Por qué los discos de aluminio se agrietan durante la embutición profunda y cómo prevenirlo
Disco de aluminio agrietamiento sigue siendo uno de los desafíos de producción más persistentes en utensilios de cocina y líneas de estampado industrial, particularmente a medida que los fabricantes impulsan relaciones de estiramiento más profundas, velocidades de ciclo más rápidas, y estándares dimensionales más estrictos. Entendiendo la metalurgia, mecánico, y las causas a nivel de proceso detrás de la fractura permiten a los ingenieros estabilizar la eficiencia del conformado, reducir la chatarra, y predecir la ventana de rendimiento con mayor precisión.
1. Cimentaciones metalúrgicas: Por qué ocurre el agrietamiento a nivel microestructural
El agrietamiento durante la embutición profunda es provocado por una concentración de deformación localizada que excede los límites de elongación uniforme y total del material.. Los contribuyentes metalúrgicos comunes incluyen:
- Estructura de grano grueso o no uniforme → flujo plástico desigual, cuello temprano
- Endurecimiento excesivo del trabajo en temples H → ductilidad reducida
- Impurezas o inclusiones segregadas. → concentradores de estrés
- Micromuescas en los bordes debido a un supresión deficiente → sitios de iniciación de crack
- Tensión residual por recocido incompleto → zonas de fractura impredecibles
Cuando estas características microestructurales interactúan con geometrías de herramientas agresivas o altas relaciones de estiramiento, El metal no puede redistribuir la tensión y falla en el camino más débil..
2. Fuerzas mecánicas y factores geométricos que provocan fallas
Desde el punto de vista de la mecánica, El fracaso generalmente se asocia con:
- Alta circunferencial (aro) estrés alrededor del hombro del golpeador
- Lubricación insuficiente, provocando picos de tensión inducidos por la fricción
- Radio de matriz pequeño, que intensifica la deformación en el punto de flexión del material
- Fuerza excesiva del portaobjetos, Restringir el flujo de metal en la brida.
- Relación de dibujo superior a 2,2-2,5 para 3003-oh discos
- Variación de espesor a través del espacio en blanco debido a la corona de la bobina o problemas de corte
Estas influencias crean un adelgazamiento asimétrico., arrugarse y luego rasgarse, o fractura directa a lo largo de los límites del grano.
3. Mesa 1 — Resumen técnico de las causas fundamentales más comunes
| Modo de falla | Causa mecánica | Causa metalúrgica | Apariencia típica | Gravedad |
|---|---|---|---|---|
| Crujido de hombros | Deformación excesiva en el radio del punzón | cereales secundarios / bajo alargamiento | Fractura de banda delgada en la pared superior. | Alto |
| División de bridas | Fuerza excesiva del portapiezas | Tensión residual en blanco | Grietas radiales cerca del borde exterior | Medio-alto |
| Desgarro de la pared | Mala lubricación, alta fricción | H-temperamento demasiado duro | Largas grietas verticales durante el dibujo. | Alto |
| Lágrimas inducidas por las orejas | Anisotropía de textura rodante. | Orientación del grano no uniforme | Brida desigual → grietas localizadas | Medio |
| Grietas en la base | Radio de matriz demasiado pequeño | Inclusiones o impurezas | Grietas centrales en forma de estrella | Alto |
4. Mesa 2 — Bobina & Requisitos de calidad del disco (Comparativo)
| Parámetro de calidad | Seguro para embutición profunda | Arriesgado para embutición profunda | Notas |
|---|---|---|---|
| Temperamento | oh (recocido) | H12 / H14 sin ajuste de proceso | El temperamento O ofrece el mayor alargamiento |
| Alargamiento (%) | ≥ 20% | < 15% | Un predictor clave del éxito del sorteo |
| Tolerancia de espesor | ±3% | > ±5% | La variabilidad conduce al adelgazamiento de las paredes |
| Tamaño de grano | Fino-medio, uniforme | Grueso o con bandas | Afecta la distribución de la tensión. |
| Calidad de borde | Desbarbado, pulido | Bruto, solo esquilado | Las muescas provocan grietas |
| Densidad de poros | ≤ 50/m² | Defectos altos o agrupados | Los hoyos actúan como iniciadores de grietas. |
| Lubricación | película uniforme | Bordes secos, hambre de petróleo | Los picos de fricción provocan desgarros |
5. Ejemplo del mundo real: Henan Huawei Aluminium Co., Ltd resuelve un problema de craqueo
Fondo
Una gran fábrica de utensilios de cocina que producía sartenes de 24 a 30 cm informó de un 0.9–1,2% de tasa de craqueo en la etapa de embutición profunda usando 3003 Discos H12 procedentes de múltiples proveedores. Se formaron grietas consistentemente en el área del hombro del punzón durante el segundo sorteo..
Intervención de ingeniería de Henan Huawei Aluminium Co., Limitado
Los ingenieros de Henan Huawei Aluminium realizaron un diagnóstico multivariable:
- Realización de pruebas de metalografía y tracción. en los discos entrantes del cliente → los valores de alargamiento fluctuaron entre 11 y 16 %, inadecuado para dibujo profundo.
- Conversión recomendada al temple 3003-O con estricto control de la curva de recocido (tamaño de grano medio final 70–85 μm).

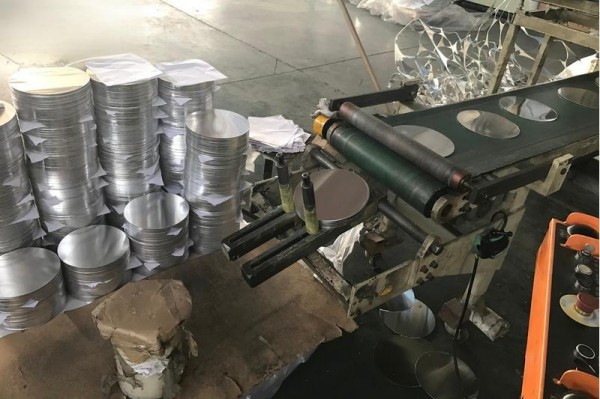

- Supresión con bordes pulidos implementada para eliminar micro-muescas.
- Calibración de lubricación proporcionada (espesor de la película objetivo: 60–110 mg/m²).
- Radio de matriz optimizado de 5t a 6,5t para reducir la tensión de flexión.
Resultados
- Tasa de agrietamiento reducida de 1.2% → 0.06%
- Se mejoró la estabilidad en el segundo sorteo, permitiendo 12% mayor velocidad de línea
- Calidad de la superficie mejorada, reduciendo el tiempo de pulido posterior
Este caso ilustra que el agrietamiento rara vez se debe a una sola causa: es la interacción del temperamento., lubricación, calidad del borde, y morir geometría.
6. Estrategias de prevención: Una lista de verificación de ingeniería completa
A. Selección de materiales
- Elegir 3003-oh para embutición profunda; Utilice únicamente H12/H14 para estampado superficial.
- Requiere alargamiento ≥ 20% (verificar a través del ancho y la dirección de la bobina)
B. Optimización de herramientas
- Aumentar el radio del troquel (≥ 6× espesor para embutición profunda)
- Mantener las superficies pulidas del troquel (Real academia de bellas artes < 0.4 µm)
- Fuerza del soporte de equilibrio: demasiado alta = desgarro, demasiado bajo = arrugas → fracturas posteriores
do. Control de lubricación
- Mantener la aplicación de aceite estable
- Evite las zonas secas cerca de los bordes en blanco.
- Garantizar la compatibilidad química con revestimientos antiadherentes.
D. Ajuste de procesos
- Reducir la velocidad de dibujo cuando se localiza el agrietamiento.
- Utilice sorteos de varias etapas para piezas de alta proporción
- Ajuste la entrada del punzón para garantizar una carga concéntrica.
MI. Bobina & Requisitos de calidad del disco
- Ordenar desbarbado de bordes
- Rechace los discos con corona helicoidal significativa o espesor en forma de cuña
- Requerir registros de curva de recocido del proveedor
7. Conceptos erróneos comunes que aumentan el riesgo de agrietamiento
- "Una mayor dureza facilita el moldeado".
La dureza aumenta la recuperación elástica y la sensibilidad a las fracturas.. - "La cantidad de lubricante no importa".
La lubricación inconsistente es una de las tres causas principales de grietas en los hombros. - "El índice de empate por sí solo determina el fracaso".
La anisotropía de la orientación del grano puede inducir grietas incluso en proporciones bajas. - "Todos los temperamentos O son iguales".
O La calidad del templado depende en gran medida del tiempo de remojo del horno., velocidad de enfriamiento, y edad de la bobina.
8. Preguntas frecuentes: respuestas prácticas para ingenieros
Q1: ¿Por qué las grietas siempre aparecen en la misma dirección??
La anisotropía de la textura rodante provoca una distribución desigual de la tensión.; verificar las propiedades de dirección L y LT.
Q2: ¿Los discos más grandes son más propensos a agrietarse??
Sí, los espacios en blanco más grandes crean una mayor tensión de tracción en las bridas durante el estirado..
Q3: ¿Importa la elección de la aleación??
3003 ofrece una mejor capacidad de embutición profunda que 1050/1060 debido al fortalecimiento de la solución sólida de Mn; El agrietamiento es menos común cuando se controla el alargamiento..
Q4: ¿Puede la lubricación por sí sola solucionar el agrietamiento??
Reduce el riesgo pero no puede compensar el bajo alargamiento o el material mal recocido..
Q5: ¿Cuál es la forma más rápida de diagnosticar el agrietamiento??
Verifique el alargamiento → inspeccione la calidad del borde → mida el radio del troquel → verifique la uniformidad de la lubricación.
Conclusión
Previniendo agrietamiento del disco de aluminio Requiere un enfoque holístico que combine el templado adecuado del material., estabilidad de la estructura del grano, geometría de herramientas, ingeniería de lubricación, y control de calidad de la bobina. El agrietamiento es un comportamiento predecible cuando la tensión mecánica excede la capacidad de deformación del material y con un diseño de proceso adecuado., es altamente controlable. Proveedores como Henan Huawei Aluminio Co., Limitado demostrar que el recocido estable, propiedades mecánicas consistentes, y el soporte de ingeniería pueden mejorar drásticamente el rendimiento de fabricación y la confiabilidad del conformado..
