Какое влияние окажут черные точки или пятна коррозии на поверхности алюминиевых дисков на готовую посуду после обработки?

HW-А. Введение: Промышленный опыт и значение исследований дефектов поверхности алюминиевых дисков для кухонной посуды

Алюминиевые диски для кухонной утвари (основные оценки: 1060, 3003, 5052) являются основными субстратами для производства кухонной посуды. Они широко используются в таких продуктах, как сковороды., скороварки, и внутренние вкладыши рисоварки.

Качество их поверхности напрямую определяет “появление, производительность, и безопасность” готовой посуды. Отраслевые исследования показывают, что примерно 15%-20% дефектной готовой посуды происходит из-за дефектов поверхности этих дисков.

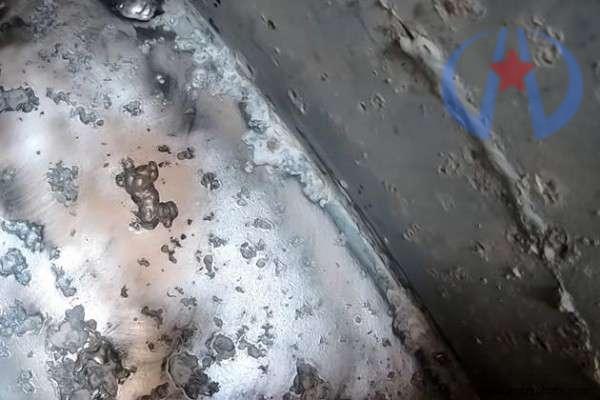

Среди этих дефектов, черные пятна (черные точечные или пластинчатые пятна диаметром 0,1-2 мм.) и пятна коррозии (неравномерные серо-белые/темно-коричневые эрозированные участки глубиной 0,01-0,1 мм.) приходится более 60% (источник: 2024 Отчет о качестве основы от Китайской ассоциации кухонной посуды).

Примечательно, эти два типа дефектов — это не просто проблемы внешнего вида.. Черные пятна в основном возникают в результате карбонизации остатков прокатного масла., неравномерное окисление зерна, или загрязнение дисков при хранении. Пятна коррозии, напротив, вызваны электрохимической коррозией и остатками травления..

Оба дефекта передаются готовой продукции в процессе обработки. (штамповка, растягивание, покрытие). Эта передача оказывает каскадное влияние на срок службы., безопасность пищевых продуктов, и опыт использования кухонных принадлежностей. Полный анализ цепочки от “характер дефекта → влияние готового продукта → логика предотвращения” поэтому необходимо.

HW-B. Определение причин и микроскопические характеристики черных точек и пятен коррозии

Анализировать их влияние на готовую продукцию., прежде всего необходимо выяснить причины и микроскопические различия двух типов дефектов.. Это позволяет избежать неправильного направления профилактических усилий..

В таблице ниже систематически сравниваются их основные характеристики.:

Стол 1: Сравнение причин и микроскопических характеристик черных и коррозионных пятен на алюминиевых дисках кухонной посуды

Тип дефекта	Категория причины	Основной стимулирующий фактор	Микроскопические характеристики	Метод обнаружения	Типичный элементный состав (ЭЦП)
Черные пятна	Карбонизация остатков прокатного масла	Остатки прокатного масла >5мг/м² при холодной прокатке, с последующей карбонизацией при отжиге (300-400℃)	Нестандартные листы, толщина 0,5-2 мкм, сильная адгезия	Сканирующий электронный микроскоп (КОТОРЫЙ)	С (60%-70%), О (20%-25%), Ал (5%-10%)
Черные пятна	Неравномерное окисление зерна	Недостаточный гомогенизационный отжиг марки 1060 (<380℃/<2час), разница в размерах зерен >30мкм	Точечный оксидный слой, диаметр 0,1-0,5 мкм, распределяется по границам зерен	Металлографический микроскоп (500х)	Al₂O₃·Fe₂O₃ (Фе: 2%-5%)
Черные пятна	Загрязнение хранилища	Контакт с пылью (технический углерод, SiO₂) или упаковка выделяет, адсорбция при влажности >65%	Неправильные точки, шероховатость поверхности Ra >1.5мкм	Интерферометр белого света	С (50%-60%), И (5%-8%), Ал (30%-35%)

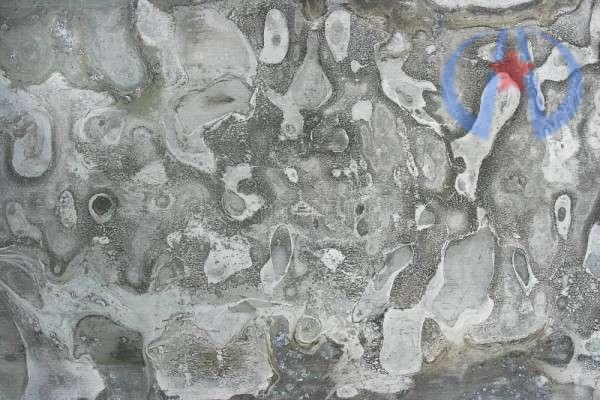

Пятна коррозии	Кислотная остаточная коррозия	Неполное промывание после маринования (10%-15% HNO₃), Остаточная поверхность H⁺ >10⁻⁵моль/л	Серо-белая сотовая форма, глубина 0,02-0,1 мм, местная депрессия	Вихретоковый толщиномер + КОТОРЫЙ	О (30%-35%), Н (3%-8%), Ал (60%-65%)
Пятна коррозии	Коррозия средами, содержащими Cl⁻	NaCl в среде хранения (прибрежная соль), Cl⁻ проникает в пленку Al₂O₃ с образованием зародышей питтинга	Ямы неправильной формы, белые изделия AlCl₃·6H₂O по краям	Испытание на солевой туман + ЭЦП	Cl⁻ (5%-12%), О (25%-30%), Ал (55%-60%)

Из таблицы 1, ясно, что каждый тип дефекта имеет свои триггеры и микроскопические особенности.. Это различие напрямую определяет разработку целевых профилактических мер..

HW-C. Многомерное воздействие дефектов поверхности готовой кухонной посуды

После того как алюминиевые диски перерабатываются в готовую кухонную посуду методом штамповки., растягивание, и покрытие (анодирование/антипригарное покрытие), воздействие черных точек и пятен коррозии распространяется от “поверхность для функционирования.” Эти воздействия отражены в четырех ключевых аспектах.:

(А) Ухудшение внешнего вида: Непосредственное влияние на классификацию продукта и его признание рынком

В индустрии кухонной посуды существуют четкие стандарты оценки внешнего вида готовой продукции. (например, КБ/Т 2421 Алюминий и Алюминиевый сплав Сковороды с антипригарным покрытием). Черные точки и пятна коррозии напрямую приводят к ухудшению качества продукта..

Для элитной посуды (цена выше 500 китайский юань), стандарт не требует видимых дефектов (0 черные пятна/м², 0 Пятна коррозии/м²). Если диски имеют дефекты, обработка усиливает их: черные пятна переходят в черные полосы длиной 2-5 мм., и пятна коррозии имеют цветоразностные углубления. Процент дефектов, превышающий 0.5% приводит к прямому возврату клиентов, например, бренд пострадал из-за 2 миллионов юаней в качестве возмещения убытков в 2023.

Напротив, посуда среднего класса (100-500 китайский юань) позволяет до 3 небольшие черные пятна/м² (диаметр <0.3мм), но без пятен коррозии. Пятна коррозии вызывают появление усадочных полостей покрытия. (0.5-1мм) после распыления, в результате получается неровная поверхность. Это увеличивает скорость медленного оборота более чем на 30 % — у модели сковороды однажды месячные продажи упали с 5,000 к 3,000 единиц из-за этой проблемы.

Тем временем, недорогая посуда (под 100 китайский юань) имеет более свободные стандарты: до 10 черные пятна/м² и 2 небольшие пятна коррозии/м² (область <1мм²). Несмотря на это, дефекты ускоряют старение покрытия. После 3-6 месяцы использования, покрытия на дефектах отслаиваются, обнажение подложки. Это приводит к увеличению количества жалоб пользователей 25%, по сравнению только с 5% за бездефектную продукцию.

Более того, дефекты влияют “сенсорный опыт.” Например, черные пятна на сковородах вызывают неравномерное поглощение тепла при нагреве. Это приводит к локальному перегреву дна кастрюли, например “подгоревшие края и недоваренная середина яичницы”— снижение удовлетворенности пользователей.

(Б) Ослабление структурной прочности: Сокращение срока службы и повышение рисков безопасности

Черные пятна и пятна коррозии нарушают целостность алюминиевой подложки диска.. Это приводит к “локальная концентрация напряжений” в готовой посуде во время использования, вызывающая деформацию, растрескивание, и другие вопросы.

Испытания на универсальной испытательной машине (ГБ/Т 228.1) и испытание на удар (ГБ/Т 229) выделить ключевые различия в механических свойствах:

Предел прочности: Для сковород из сорта 3003 диски с пятнами коррозии (глубина 0,05 мм), предел прочности дна кастрюли снижается со 150 МПа до 120 МПа — 20% снижение.

Предел текучести: Соответствующий предел текучести снижается со 120 МПа до 95 МПа. (а 20.8% снижение). Скорость ползучести при комнатной температуре также возрастает с 1×10⁻⁹/с до 5×10⁻⁸/с..

Ударная вязкость: При соединении ручки (обработанная область диска), ударная вязкость падает с 25 кДж/м² до 18 кДж/м².. Это увеличивает вероятность разрушения на 60%.

С точки зрения механики материалов, тот “коэффициент концентрации напряжений Kt” при дефектах достигает 2.5-3.0 (по сравнению с Kt≈1,0 в нормальных районах). Когда кухонная посуда подвергается воздействию внешних сил или термического напряжения, напряжение накапливается преимущественно на дефектах. После превышения прочности основания на излом, происходит сбой.

(С) Риски безопасности пищевых продуктов: Миграция вредных веществ и чрезмерное выщелачивание алюминия

Алюминиевая кухонная посуда должна соответствовать GB. 4806.3 Национальный стандарт безопасности пищевых продуктов – Алюминиевая посуда и контейнеры. Дефекты повреждают пассивирующий слой подложки. (Al₂O₃), позволяя вредным веществам мигрировать в пищу.

Чрезмерное выщелачивание алюминия: Обычная алюминиевая кухонная посуда выщелачивает ≤0,1 мг/дм² алюминия в кислой пище. (например, pH=3 томатный соус)— встреча с ГБ 4806.3 пределы. Поврежденные пассивационные слои, однако, увеличить выщелачивание до 0,3-0,8 мг/дм². Длительное использование может вызвать чрезмерное потребление алюминия., увеличение риска неврологических заболеваний.

Миграция тяжелых металлов и вредных ионов: Обугленные остатки нефти в черных пятнах могут содержать тяжелые металлы. (например, Зн, Pb в присадках к маслу для качения дисков). Пятна коррозии, тем временем, сохранить Cl⁻, НЕТ₃⁻, и другие ионы. Испытания показывают, что дефектная посуда выделяет 0,5 мг/кг цинка. (ниже 1,0 мг/кг ГБ 4806.3 предел) и 2,0 мг/кг Cl⁻ во время приготовления.. Хоть и не превышая стандарта，длительное накопление вредит вкусу и безопасности пищевых продуктов.

Риски микробного загрязнения: Ямки от пятен коррозии задерживают остатки пищи (например, масло, белок). Регулярная чистка не может полностью удалить эти остатки., приводит к росту бактерий (например, Э. палочка, Золотистый стафилококк). Эксперименты показывают, что использованные сковороды с пятнами коррозии содержат 10³ КОЕ/см² бактерий — в 5 раз больше, чем на сковородах без дефектов, — что повышает риск пищевых отравлений..

Специальное примечание: Для посуды с антипригарным покрытием. (например, ПТФЭ), покрытия на дефектах легко отслаиваются. Хотя сам ПТФЭ стабилен, проглоченные фрагменты покрытия могут выделять вредные вещества из связующего (например, эпоксидная смола).

(Д) Обработка помех: Снижение эффективности и увеличение затрат

Поверхностные дефекты алюминиевых дисков вызывают проблемы при штамповке, покрытие, и другие ссылки на обработку. Это приводит к перебоям в производстве и росту затрат – об этом свидетельствуют фактические данные фабрики по производству кухонной посуды.:

Штамповочная ссылка: Диски с черными пятнами повышают коэффициент трения с 0.15 к 0.3. Это утроит степень застревания пресс-формы.. Процент дефектов штамповки возрастает с 3% к 12%, с каждой машиной, требующей 2 ежедневные остановки на техническое обслуживание. Производительность падает 15%.

Ссылка на покрытие: Адгезия покрытия на дефектах – только Grade 3-4 (Оценка 1 требуется GB/T 9286). Скорость переделки достигает 18%, добавление 20 CNY к стоимости за единицу. Даже после переделки, 30% продуктов все еще имеют различия в цвете.

Ссылка на предварительную обработку: Вторичное травление позволяет устранить некоторые дефекты., но это уменьшает толщину диска на 0,01 мм за цикл.. Это увеличивает процент брака (из-за превышения допуска GB/T 3880.2 ±0,03 мм.) мимо 8%.

HW-D. Полноцепные стратегии предотвращения поверхностных дефектов

Для устранения вышеуказанных последствий, полноценная система предотвращения должна охватывать “контроль сырья → условия хранения → технология переработки → проверка готовой продукции.”

(А) Контроль сырья: Входной контроль для выявления дефектов

Входной контроль необработанных дисков — ключ к выявлению дефектов у источника. Конкретные стандарты приведены ниже.:

Стол 3: Элементы входного контроля и стандартные требования к сырью для алюминиевых дисков для кухонной посуды

Категория проверки	Объект проверки	Представительский стандарт	Метод проверки	Квалификационный порог	Обращение с несоответствующей продукцией
Проверка внешнего вида	Количество и размер черных пятен	КБ/Т 2421	Машинное зрение (20-мегапиксель, 10 дисков/мин)	≤0,1/м² (диаметр <0.3мм)	Прямой отказ
Проверка внешнего вида	Площадь пятен коррозии	КБ/Т 2421	Машинное зрение + вихретоковый толщиномер	0/м² (глубина >0.01мм определяется как коррозия)	Прямой отказ
Проверка состава	Элементный состав (ЭЦП)	ГБ/Т 14849.1	Энергодисперсионный спектрометр	Cl⁻ <5%, Н <3%, Фе <2%	Отслеживание до производителя, изоляция партии
Механический осмотр	Предел прочности/предел текучести	ГБ/Т 228.1	Универсальная испытательная машина (длина датчика 50 мм, скорость растяжения 5 мм/мин)	Оценка 3003: σb≥150 МПа, σ0,2≥120 МПа	Пакетный отбор проб; полный осмотр, если неквалифицированный
Проверка чистоты	Остатки прокатного масла	ГБ/Т 18570.6	Экстракция растворителем (этанол + смешанный растворитель н-гексан)	≤3 мг/м²	Очистка доработок (50-60℃ щелочной очиститель, 5мин)
Микроскопический контроль	Размер зерна	ГБ/Т 6394	Металлографический микроскоп (500х, метод перехвата)	Оценка 1060: ≤20 мкм, разница в размерах ≤10 мкм	Возврат производителю для повторного отжига

(Б) Оптимизация среды хранения: Подавление образования дефектов

Помимо входного контроля, оптимизация хранилища имеет решающее значение для остановки роста дефектов.

Контроль температуры и влажности: Поддерживайте склад дисков при температуре 20–25 ℃ и относительной влажности ≤60 %.. Установите осушители и регистраторы температуры и влажности, чтобы избежать коррозии из-за высокой влажности.. В прибрежных районах, добавить влагозащитные слои (например, полиэтиленовая пленка) для выделения переносимого по воздуху Cl⁻.

Упаковка и изоляция: Используйте вакуумную упаковку для дисков, чтобы блокировать доступ кислорода и влаги.. Отделяйте каждую упаковку деревянными поддонами, чтобы предотвратить появление царапин на поверхности из-за давления штабелирования.. Запретить совместное хранение с Cl⁻содержащими или кислотными веществами. (например, чистящие средства, удобрения).

Управление циклом оборота: Ограничьте хранение диска до ≤3 месяцев.. Эксперименты показывают, что частота появления пятен коррозии увеличивается с 2% к 8% для дисков, хранящихся 6 месяцы. Внедрить “первый в, первый выход” система определения приоритетов использования нового сырья.

(С) Оптимизация технологии обработки: Снижение передачи дефектов

Оптимизация параметров обработки сводит к минимуму увеличение дефектов во время производства..

Обновление предварительной обработки: Примите трехэтапный процесс: “щелочная очистка (5% NaOH, 40℃, 3мин) → маринование (10% HNO₃, 25℃, 2мин) → пассивация (пассиватор без хрома, например, фитиновая кислота, 30℃, 5мин).” Удаляет остатки масла и незначительную коррозию., образуя плотную пассивирующую пленку толщиной 2–3 мкм для повышения коррозионной стойкости..

Регулировка параметров штамповки: Для дисков с небольшими черными пятнами, увеличить концентрацию штамповочной смазки с 5% к 8% чтобы уменьшить трение. Отрегулируйте усилие держателя заготовки от 8 до 10 кН, чтобы избежать растрескивания дефектов во время растяжения..

Улучшение покрытия: Для дисков высокого риска, использовать “пескоструйная обработка (Ра 1,0-1,2 мкм) + электростатическое напыление (толщина покрытия 60-80 мкм).” Пескоструйная очистка устраняет мелкие ямки., а электростатическое распыление улучшает однородность, повышая класс 1 продукты адгезии из 70% к 95%.

(Д) Проверка и отслеживание готовой продукции: Обеспечение конечного качества

Многоуровневая проверка: Перед отправкой, проводить визуальные проверки (30расстояние см, 500люкс освещение) за дефекты внешнего вида. Используйте вихретоковые датчики для проверки однородности толщины стенок., обеспечение того, чтобы пятна коррозии не вызывали чрезмерного отклонения толщины. Провести испытания на безопасность пищевых продуктов (например, ИСП-МС для выщелачивания алюминия) встретиться с ГБ 4806.3.

Система отслеживания: Присвойте уникальные коды каждой партии дисков, производитель звукозаписи, время хранения, и параметры обработки. Это позволяет быстро отслеживать источник дефектов, чтобы избежать проблем с пакетами..

Цикл обратной связи с клиентами: Собирайте отзывы о сбоях во внешнем виде и использовании.. Подсчитайте типы и частоту дефектов, и регулярно оптимизировать меры. Например, один завод снизил влажность хранения дисков с 60% к 55%, сокращение количества очагов коррозии за счет 40%.

HW-E. Случай промышленного применения: Предотвращение дефектов на предприятии по производству кухонных принадлежностей

Крупное предприятие по производству кухонной посуды (годовой объем производства: 10 миллионов единиц алюминия) столкнулся 15% дефекты внешнего вида и 20% жалобы клиентов в 2022 из-за дефектов диска. Значительные улучшения были достигнуты за счет целенаправленных мер.:

Конец сырья: Подписанные соглашения с поставщиками дисков, требующие ≤0,1 черных пятен/м² и ≤0,05 пятен коррозии/м².. Процент прохождения входного контроля вырос с 70% к 98%.

Конец хранения: Обновлён склад дисков., установка системы постоянной температуры-влажности. Принятая вакуумная упаковка + влагонепроницаемые поддоны и сокращенное хранение для 2 месяцы. Частота появления очагов коррозии снизилась с 8% к 2%.

Окончание обработки: Внедрена трехэтапная предварительная обработка и машинный визуальный контроль.. Уровень брака при штамповке снизился с 12% к 3%, а темпы доработки покрытий снизились с 18% к 5%.

Готовый продукт: Создал “внешний вид → производительность → безопасность” система контроля. Показатели заводской квалификации выросли с 85% к 99.5%, и жалобы клиентов упали на 3%. Годовые возмещенные убытки превышены 5 миллион юаней.

HW-F. Выводы и перспективы

В итоге, воздействие черных пятен и пятен коррозии на готовую кухонную посуду “многомерный и каскадный.” От ухудшения внешнего вида до разрушения конструкции, и от рисков безопасности пищевых продуктов к снижению эффективности, каждая проблема наносит ущерб прибыли предприятия и репутации бренда.

Суть профилактики заключается в “контроль версий + оптимизация процесса.” Осуществляя строгий входной контроль (как в таблице 3), научное хранилище, и точная обработка, дефекты пресекаются в зародыше.

Заглядывая в будущее, интеллектуальные технологии будут стимулировать “предиктивная профилактика.” Например, Системы машинного зрения с искусственным интеллектом (точность распознавания ≥99,8%) может ли в реальном времени отображаться дефект диска. Технология цифровых двойников может моделировать хранение и обработку, чтобы заранее прогнозировать риски..

Кроме того, разработка коррозионностойких сплавов (например, 3003+0.1%Зр) повысит устойчивость к дефектам на уровне материала. Это подтолкнет индустрию кухонной посуды к “высокое качество, высокая безопасность, и высокая эффективность.”

По своей сути, предотвращение дефектов поверхности диска – это не просто “послеаварийный ремонт” но “полный контроль качества.” Только путем интеграции информации о дефектах в сырье, обработка, хранилище, и готовой продукции можно производить высококачественную кухонную посуду, отвечающую потребностям потребителя..
