Círculos de alumínio laminado a quente de liga anticorrosiva: A Comprehensive Technical Guide

As a fundamental forming material in the industrial sector, aluminum circles serve a wide range of industries including kitchenware, automotivo, e eletrônica. Entre eles, anti-corrosion alloy círculos de alumínio laminados a quente stand out for their superior resistance to environmental corrosion and stable mechanical properties, thanks to optimized alloy compositions and hot-rolling processes. They have become a core choice for high-demand scenarios. This article systematically organizes their technical characteristics, processos de fabricação, cenários de aplicação, and quality control systems to provide professional references for industry material selection and production.

1. Core Understanding of Anti-Corrosion Alloy Hot-Rolled Aluminum Circles

1.1 Material Definition and Industrial Positioning

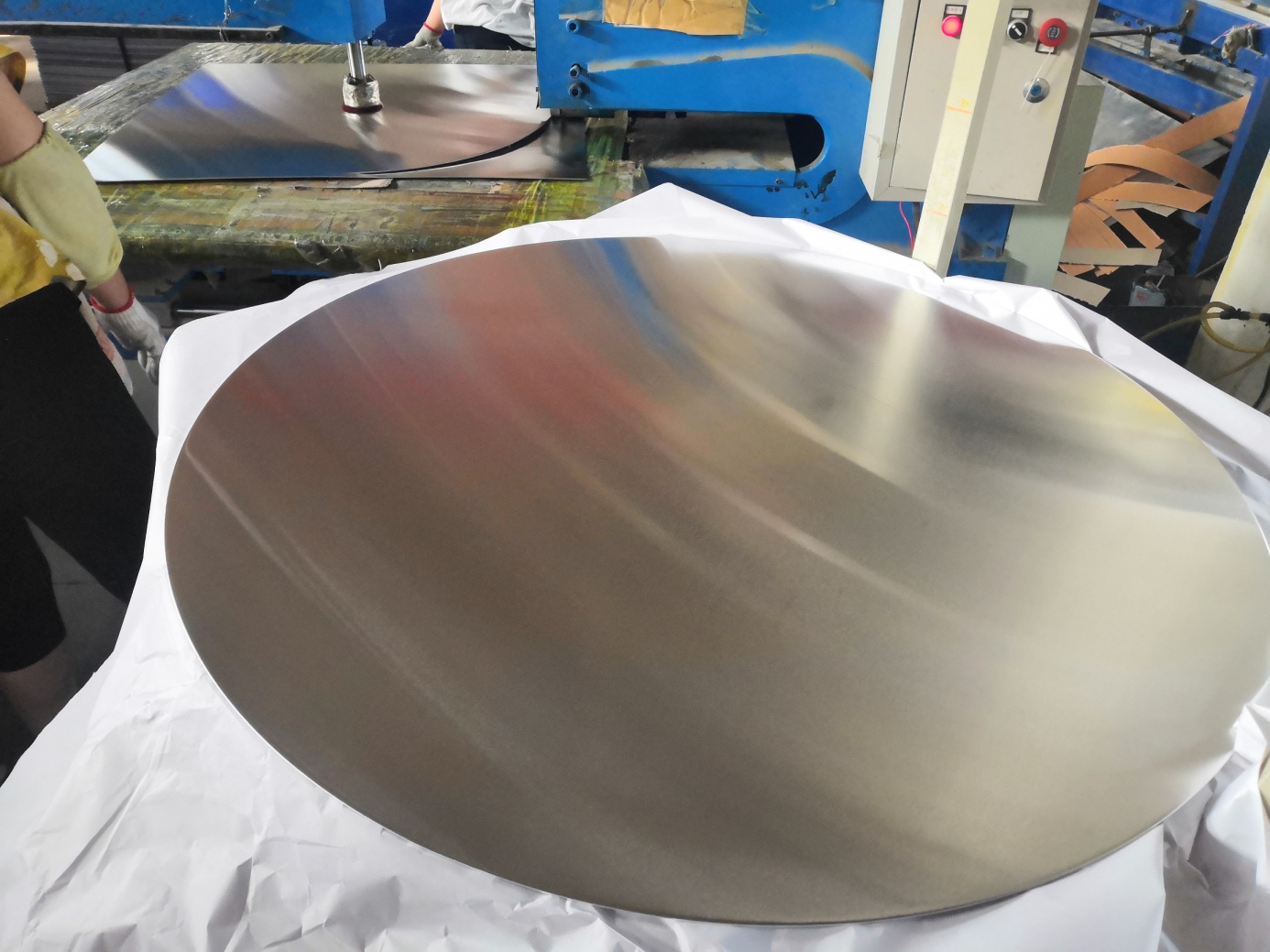

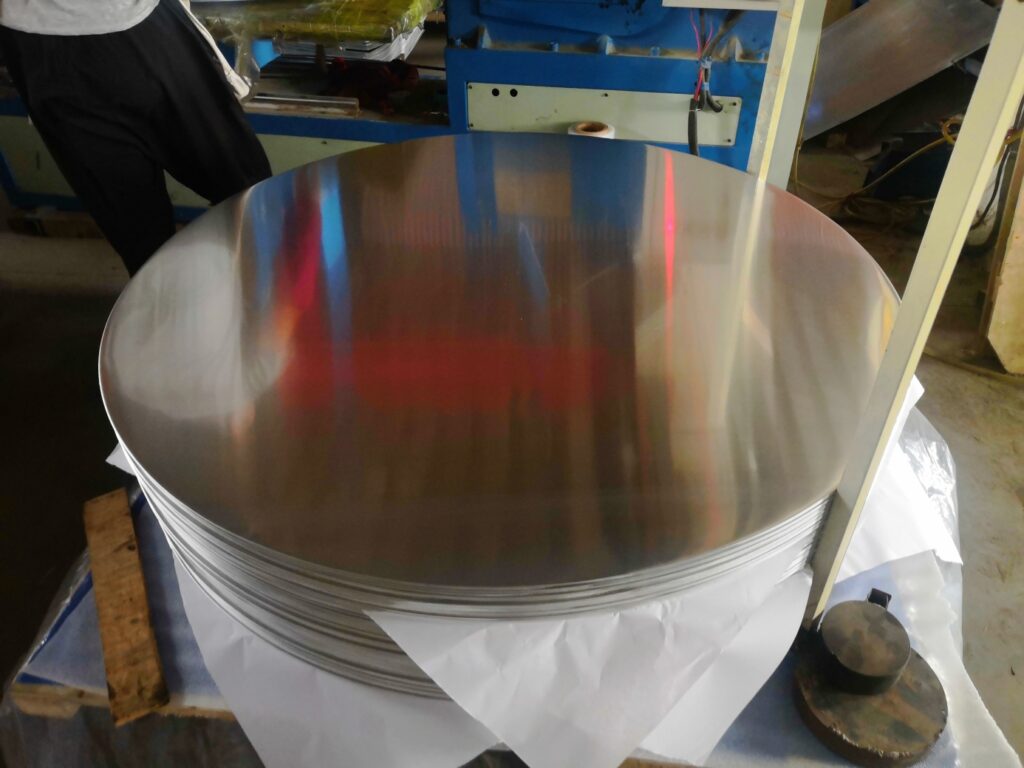

Círculos de alumínio laminados a quente de liga anticorrosiva são produtos circulares de alumínio. Eles usam alumínio puro como matriz, com elementos de liga como manganês, magnésio, e silício adicionado. Depois de ser laminado em placas de alumínio por meio de laminação a quente, eles são feitos em círculos através de estampagem/corte de precisão. Seus valores fundamentais residem em:

• Alcançando aumento da resistência à corrosão através da composição da liga, permitindo tolerância a ambientes agressivos, como ácidos, álcalis, e névoa salina;

• Obtenção de uma estrutura de grão uniforme no processo de laminação a quente, equilibrando força e conformabilidade;

• Sendo mais adequado para componentes pesados ​​com espessura ≥1mm e requisitos de alta resistência à fadiga em comparação com círculos de alumínio laminados a frio.

Atualmente, este material tornou-se uma matéria-prima essencial em áreas como utensílios de cozinha (frigideiras, panelas de pressão), componentes do sistema de combustível automotivo, cabeças de tanques de armazenamento de produtos químicos, e refletores de iluminação, com uma demanda global anual superior 500,000 toneladas.

1.2 Principais diferenças em relação aos círculos de alumínio comuns

Dimensão de comparação	Círculos de alumínio laminado a quente de liga anticorrosiva	Círculos comuns de alumínio laminado a frio (1série xxx)
Sistema de liga	Principalmente 3xxx (Al-Mn) e 5xxx (Al-Mg) série	Alumínio puro (Conteúdo de Al ≥99,5%)
Nível de resistência à corrosão	Excelente (teste de névoa salina neutra ≥500h sem corrosão óbvia)	Média (teste de névoa salina neutra ≤200h com corrosão por pite)
Resistência à tracção	120-350MPa	90-120MPa
Faixa de espessura aplicável	1.0-10.0milímetros	0.3-3.0milímetros
Cenários típicos de aplicação	Equipamento químico, componentes automotivos, iluminação externa	Embalagens de alimentos, pequenos refletores, utensílios de cozinha leves

2. Sistemas de ligas anticorrosivas e design de composição

2.1 Guia de seleção para ligas anticorrosivas convencionais

O núcleo da resistência à corrosão reside na proporção precisa dos elementos de liga. Diferentes séries de ligas são otimizadas para diferentes ambientes de corrosão, como mostrado na tabela abaixo:

Série de liga	Elementos de liga central	Características de resistência à corrosão	Propriedades Mecânicas (Temperatura ambiente)	Cenários Aplicáveis	Padrão Executivo Chinês
3003	Mn (1.0-1.5%)	Resiste à corrosão atmosférica e de água doce; tolera ácidos/álcalis suaves	Resistência à tracção: 120-200MPa; Alongamento: 10-30%	Substratos para utensílios de cozinha, trocadores de calor, componentes de decoração de edifícios	GB/T 3880.2-2022
3A21	Mn (1.0-1.6%)	Resiste à corrosão sob tensão; resistência média à corrosão da água do mar	Resistência à tracção: 130-180MPa; Alongamento: 12-25%	Cabeças de vasos de baixa pressão, acessórios para dutos	GB/T 3198-2020
5052	mg (2.2-2.8%)	Excelente resistência à água do mar e à névoa salina; tolera ácidos orgânicos	Resistência à tracção: 200-250MPa; Alongamento: 15-25%	Componentes marítimos (iluminação embarcada), tanques de combustível automotivo	GB/T 3880.2-2022
5083	mg (4.0-4.9%)	Resiste à corrosão forte (Ambientes contendo Cl⁻); tolera baixas temperaturas	Resistência à tracção: 270-350MPa; Alongamento: 12-20%	Tanques de armazenamento de produtos químicos, peças estruturais da plataforma offshore	GB/T 6892-2021

2.2 Mecanismo dos principais elementos de liga

• Manganês (Mn): Na série 3xxx, forma precipitados de MnAl₆. Por um lado, inibe o crescimento de grãos para melhorar a resistência do material. Por outro lado, refina a estrutura do filme de óxido, reduzindo a taxa de penetração de meios corrosivos. Isso controla a taxa de corrosão por névoa salina para ≤0,01 mm/ano.

• Magnésio (mg): Na série 5xxx, forma uma solução sólida com alumínio, aumentando a resistência da matriz à corrosão eletroquímica. Especialmente em ambientes de água do mar contendo Cl⁻, pode inibir a propagação de corrosão, mantendo a densidade da corrente de corrosão do material em 3.5% Solução de NaCl ≤1μA/cm².

• Controle de elementos traço: Adicionando ≤0,15% de titânio (De) pode refinar grãos de lingotes e reduzir rachaduras por laminação a quente. Controlando o ferro (Fé) conteúdo ≤0,7% evita a formação de fases grossas de FeAl₃, evitando fontes locais de corrosão.

3. Processo de fabricação de laminação a quente e controle de qualidade

3.1 Fluxo completo do processo de produção (com parâmetros principais)

A fabricação de círculos de alumínio laminado a quente de liga anticorrosiva requer controle rigoroso de parâmetros como temperatura e força de laminação para garantir resistência à corrosão e precisão dimensional. O processo específico é o seguinte:

1. Preparação de Lingotes

• • Matérias-primas: Lingotes de alumínio de alta pureza (≥99,7%) + elementos de liga (Mn, mg, etc., pureza ≥99,9%);

• • Temperatura de fusão: 730-760℃, tempo de espera 30-45min, purga de nitrogênio para desgaseificação (teor de hidrogênio ≤0,15mL/100gAl);

• • Especificações do lingote: Φ600-1200 mm × 3000-6000 mm, usando processo de fundição semicontínuo com uma taxa de resfriamento de 15-20°C/min para evitar a segregação da composição.

2. Tratamento de homogeneização

• • Temperatura: 380-420℃ para série 3xxx, 450-480℃ para série 5xxx;

• • Tempo de espera: 8-12h, seguido pelo resfriamento do forno à temperatura ambiente. O objetivo é eliminar tensões internas no lingote, garantir distribuição uniforme de elementos de liga, e melhorar a estabilidade de rolamento subsequente.

3. Processo de laminação a quente

• • Temperatura de aquecimento: 400-430℃ para série 3xxx, 420-450℃ para série 5xxx (tempo de espera 2-3h);

• • Passes rolantes: 6-8 passes, com uma taxa de redução de 30-35% para a primeira passagem e 15-20% para passagens subsequentes para evitar quebra de grãos;

• • Temperatura de Laminação Final: ≥280℃ para série 3xxx, ≥300℃ para a série 5xxx para garantir a resistência do material e evitar fragilidade pelo frio;

• • Especificações de chapa laminada a quente: Espessura 3-12mm, largura 1000-2000 mm, usando um laminador a quente reversível de quatro altas com uma velocidade de laminação de 1,5-3,0 m/s.

4. Acabamento e Conformação

• • Ajuste fino de laminação a frio: Para alguns cenários, a laminação a frio é necessária para atingir a espessura desejada (por exemplo, 1.0-3.0milímetros) com uma taxa de redução de 20-30%. O recozimento intermediário é conduzido a 300-330℃ (tempo de espera 1-2h);

• • Estampagem/Corte: Usando puncionadeiras CNC ou corte a laser. A tolerância do diâmetro dos círculos é de ± 0,1 mm, planicidade ≤0,3 mm/m, e rebarbas nas bordas são evitadas (altura da rebarba ≤0,05 mm);

• • Tratamento de superfície: Dependendo dos requisitos, decapagem (para remover incrustações de óxido), passivação (tratamento com cromato para melhorar a resistência à corrosão), ou trefilagem é realizada.

3.2 Principais pontos de controle de qualidade e padrões de teste

Dimensão Qualidade	Requisitos de controle	Método de teste	Frequência de teste
Composição da liga	Está em conformidade com os padrões da série de liga correspondente (por exemplo, Conteúdo de manganês 1.0-1.5% para 3003)	Espectrômetro de emissão óptica (OES)	Uma vez por forno
Precisão Dimensional	Tolerância de diâmetro ±0,1 mm, tolerância de espessura ±0,05mm	Medidor de espessura a laser, Paquímetro digital	5% amostragem por lote
Qualidade de Superfície	Sem arranhões (profundidade ≤0,02 mm), sem manchas de óleo (óleo residual ≤5mg/m²)	Inspeção Visual (iluminância ≥500lux), Testador de óleo infravermelho	100% inspeção completa
Propriedades Mecânicas	A resistência à tração e o alongamento atendem aos padrões	Máquina de teste universal (Padrão ASTM E8)	3% amostragem por lote
Resistência à corrosão	Teste de névoa salina ≥500h (3.5% Solução de NaCl, pH 6.5-7.2)	Câmara de teste de névoa salina neutra (GB/T 10125-2021)	Uma vez por trimestre (por lote)
Estrutura Interna	Tamanho de grão ≤50μm, sem porosidade ou inclusões	Microscópio Metalúrgico (200x ampliação)	Uma vez por forno

4. Análise de propriedades mecânicas e características de resistência à corrosão

4.1 Principais parâmetros de propriedades mecânicas (da série Alloy)

As propriedades mecânicas dos círculos de alumínio laminado a quente de liga anticorrosiva precisam se adaptar a diferentes requisitos de formação. Por exemplo, a estampagem profunda de utensílios de cozinha requer alto alongamento, enquanto os componentes automotivos precisam de alta resistência à tração. Os parâmetros específicos são os seguintes:

Grau de liga	Temperamento	Resistência à tracção (MPa)	Força de rendimento (MPa)	Alongamento (%, A50)	Dureza (HB)	Desempenho de flexão (180°)
3003	Ó (Recozido)	120-150	70-90	25-30	30-40	Sem rachaduras (raio de curvatura = espessura)
3003	H14 (Meio Difícil)	160-200	130-150	10-15	45-50	Sem rachaduras (raio de curvatura = 2×espessura)
5052	Ó (Recozido)	200-220	150-170	22-25	60-65	Sem rachaduras (raio de curvatura = espessura)
5052	H34 (Meio Difícil)	230-250	180-200	15-18	70-75	Sem rachaduras (raio de curvatura = 2×espessura)
5083	Ó (Recozido)	270-300	110-130	18-20	80-85	Sem rachaduras (raio de curvatura = 3×espessura)

Observação: A têmpera H representa o estado de endurecimento por deformação. H14 é puro endurecimento por deformação, enquanto H34 é endurecido por deformação + tratamento de estabilização, adequado para cenários que exigem resistência à temperatura a longo prazo (≤100℃).

4.2 Testes de resistência à corrosão e desempenho prático

4.2.1 Resultados de testes em ambientes corrosivos típicos

Ambiente Corrosivo	Condições de teste	Taxa de corrosão de 3003 (Ó temperamento) (mm/ano)	Taxa de corrosão de 5052 (Ó temperamento) (mm/ano)	Padrão de Avaliação
Spray de sal neutro (3.5% NaCl)	Temperatura 35℃, pH 6.5-7.2, 500h	≤0,01	≤0,005	Excelente (sem corrosão, sem descascar)
Atmosfera Industrial (SO₂ Meio Ambiente)	Temperatura 25℃, Concentração de SO₂ 0.1%, 1000h	≤0,02	≤0,01	Excelente (apenas ligeira descoloração da superfície)
5% Solução de ácido clorídrico (Temperatura ambiente)	Imersão estática por 24h	0.15-0.20	0.08-0.12	Média (ligeira dissolução para 3003, estável para 5052)
5% Solução de hidróxido de sódio (Temperatura ambiente)	Imersão estática por 24h	0.30-0.35	0.20-0.25	Proteção necessária (anodização recomendada)

4.2.2 Análise do Mecanismo de Resistência à Corrosão

• Proteção de filme de óxido: O alumínio forma naturalmente uma película de óxido de Al₂O₃ com 5-10 nm de espessura no ar. Elementos Mn e Mg em ligas anticorrosivas podem refinar o filme de óxido, melhorar sua densidade, e evitar a penetração de meios corrosivos.

• Proteção Catódica: Mg na série 5xxx pode formar microcélulas, agindo como um ânodo de sacrifício para proteger a matriz de alumínio e reduzir a corrosão local.

• Aprimoramento Assistido por Processo: O recozimento após a laminação a quente pode eliminar a tensão interna e evitar fissuras por corrosão sob tensão (CCS). Especialmente na série 5xxx, recozimento a ≥450℃ pode reduzir a sensibilidade à corrosão sob tensão em mais de 80%.

5. Cenários de Aplicação Industrial e Casos de Seleção

5.1 Principais campos de aplicação e requisitos técnicos

5.1.1 Indústria de utensílios de cozinha (Frigideiras, Panelas de Pressão)

• Requisitos Básicos: Resistência a altas temperaturas de chama aberta (≤300℃), resistência à corrosão por manchas de óleo, conformabilidade de estampagem profunda (proporção de desenho ≥2,5);

• Liga recomendada: 3003 (Ó temperamento / Temperamento H14), espessura 1,5-3,0 mm;

• Parâmetros principais: Alongamento ≥18% (para garantir que não haja rachaduras durante o desenho), rugosidade superficial Ra ≤0,8μm (para facilitar a adesão do revestimento);

• Caso: Uma empresa de utensílios de cozinha usava 3003 Círculos de alumínio temperado H14 (diâmetro 280mm, espessura 2,0 mm) para fazer frigideiras. Após desenho profundo (profundidade 40 mm), nenhuma rachadura ocorreu. O teste de névoa salina não mostrou corrosão por 600h, e a vida útil atingiu mais 5 anos.

5.1.2 Indústria Automotiva (Tampas do tanque de combustível, Componentes do radiador)

• Requisitos Básicos: Resistência à corrosão da gasolina/anticongelante, resistência à fadiga vibratória, leve (60% mais leve que o aço);

• Liga recomendada: 5052 (Temperamento H34), espessura 2,0-4,0 mm;

• Parâmetros principais: Resistência à tração ≥230MPa, vida de fadiga (10⁷ ciclos) ≥150MPa;

• Caso: Uma empresa automotiva usou 5052 Círculos de alumínio temperado H34 (diâmetro 150 mm, espessura 2,5 mm) fazer tampas de tanque de combustível. Nenhum dano foi encontrado no teste de vibração (10-2000hertz, acceleration 10g), and no swelling or corrosion occurred after soaking in No. 92 gasoline for 6 meses.

5.1.3 Chemical Industry (Small Storage Tank Heads, Pipeline Flanges)

• Requisitos Básicos: Resistance to acid-alkali corrosion (pH 3-11), pressure resistance (≤1.6MPa);

• Liga recomendada: 5083 (Ó temperamento), thickness 4.0-10.0mm;

• Parâmetros principais: Yield strength ≥110MPa, excelente soldabilidade (MIG welding used, weld tensile strength ≥250MPa);

• Caso: A chemical enterprise used 5083 O temper aluminum circles (diameter 800mm, thickness 6.0mm) to make storage tank heads. No deformation occurred under 1.2MPa pressure, and no corrosion was found after soaking in 5% sulfuric acid solution for 1 year.

5.1.4 Indústria de Iluminação (Outdoor LED Reflectors)

• Requisitos Básicos: Resistance to UV aging, alta refletividade (≥85%), resistance to rainwater corrosion;

• Liga recomendada: 3A21 (Ó temperamento), thickness 1.0-1.5mm;

• Parâmetros principais: Surface flatness ≤0.2mm/m (to ensure uniform reflection), anodized film thickness ≥10μm (Resistência UV);

• Caso: A lighting enterprise used 3A21 O temper aluminum circles (diameter 120mm, espessura 1,2 mm) para fazer refletores de lâmpadas de rua ao ar livre. Após 1000h de teste de envelhecimento UV (irradiância 0,89W/m²), a refletividade diminuiu ≤5%, e nenhuma corrosão foi encontrada no teste de névoa salina de 800 horas.

5.2 Fluxograma de decisão de seleção de materiais

1. Esclareça os principais requisitos do cenário de aplicação (ambiente corrosivo → temperatura → método de formação → requisitos mecânicos);

2. Selecione a série de liga com base nas necessidades de resistência à corrosão (3série xxx: corrosão leve; 5série xxx: corrosão moderada a severa);

3. Determine a têmpera com base no método de formação (desenho profundo → O temperamento; suporte de carga estática → têmpera H);

4. Selecione o processo com base nos requisitos de espessura (≥3mm → laminação a quente pura; 1-3mm → laminação a quente + ajuste fino de laminação a frio);

5. Confirme o tratamento de superfície (sem requisitos especiais → decapagem e passivação; alta resistência à corrosão → anodização; alta refletividade → polimento).

6. Tecnologias de tratamento de superfície e melhoria de desempenho

6.1 Comparação dos principais processos de tratamento de superfície

Processo de tratamento	Parâmetros de Processo	Efeito de aprimoramento da resistência à corrosão	Funções Adicionais	Cenários Aplicáveis
Decapagem e Passivação	5% solução de ácido nítrico, imersão em temperatura ambiente por 10-15min; passivador (cromato) imersão por 5min	Vida útil da névoa salina estendida para 600-800h	Remove incrustações de óxido, melhora a limpeza da superfície	Componentes que requerem soldagem ou revestimento posterior
Anodização	Eletrólito de ácido sulfúrico (15-20%), temperatura 18-22℃, densidade de corrente 1-2A/dm², espessura do filme 10-20μm	Vida útil da névoa salina estendida para 1000-1500h	Coloração de superfície (branco prateado, preto, etc.); dureza aumentada para HV300-400	Iluminação externa, superfícies externas de utensílios de cozinha
Revestimento Eletroforético	Tinta eletroforética de resina epóxi, espessura do filme 15-25μm, temperatura de cura 160-180℃	Vida útil da névoa salina estendida para 1.500-2.000 horas	Forte efeito decorativo; resistência a arranhões (dureza ≥H)	Componentes externos automotivos, utensílios de cozinha de alta qualidade
Revestimento Cerâmico	Método sol-gel, espessura do revestimento 5-10μm, temperatura de sinterização 300-350℃	Vida útil da névoa salina ≥2000h, resistência à temperatura ≥400℃	Resistência à chama aberta, resistência a arranhões (dureza ≥9H)	Superfícies internas de utensílios de cozinha (frigideiras, assadeiras)

6.2 Tendências em novas tecnologias de tratamento de superfície

• Revestimentos Compostos Nanocerâmicos: Revestimentos compostos de nanopartículas de Al₂O₃-TiO₂ são depositados por meio de pulverização catódica por magnetron. Com uma espessura de filme de apenas 3-5μm, sua resistência à corrosão é o dobro da anodização tradicional. A condutividade térmica é ≥200W/(m·K), making them suitable for high-power LED reflectors.

• Superhydrophobic Coatings: Modified via fluorosilane, the surface contact angle is ≥150°, which can repel rainwater and oil stains. They are suitable for outdoor automotive components, reducing cleaning frequency.

• Revestimentos Antibacterianos: Added with silver ion (Ag⁺) antibacterial agents, the antibacterial rate is ≥99% (against Escherichia coli and Staphylococcus aureus). They are suitable for food-contact kitchenware, complying with the GB 4806.1-2016 padrão.

7. Supply Chain and Material Selection Recommendations

7.1 Evaluation Indicators for High-Quality Suppliers

Dimensão Avaliação	Requisitos Básicos	Verification Method
Qualification Certification	Possesses ISO 9001 (qualidade) e ISO 14001 (proteção ambiental) certificações; FDA and LFGB certifications required for food-contact products	Check original certificates, verify certification validity
Production Capacity	Hot-rolling mill specifications (≥reversão de quatro níveis), capacidade anual ≥50.000 toneladas, diâmetros personalizáveis (50-2000milímetros)	Inspeção no local de linhas de produção, confirmar parâmetros do equipamento
Controle de qualidade	Equipado com equipamentos de teste, como espectrômetros, câmaras de teste de névoa salina, e máquinas de teste universais; capaz de fornecer relatórios de qualidade	Verifique aleatoriamente os relatórios de qualidade, testemunhar processos de teste no local
Ciclo de entrega	Entrega de especificações convencionais (por exemplo, 3003 φ200 mm) ≤7 dias; entrega de especificações personalizadas ≤15 dias	Consulte os registros históricos de entrega de pedidos
Suporte Técnico	Capaz de fornecer sugestões de seleção de ligas e otimização de processos de conformação; tem recursos de resolução de problemas pós-venda	Comunicar soluções técnicas, avaliar a velocidade de resposta

7.2 Análise econômica e de custos

• Custo de materiais: O preço unitário de 3003 O temper aluminum circles (espessura 2mm, φ200 mm) é aproximadamente 15-18 RMB/peça; o preço unitário de 5052 Temperamento H34 (espessura 2mm, φ200 mm) é aproximadamente 20-23 RMB/peça, que é mais do que 40% inferior a 304 círculos de aço inoxidável (preço unitário aproximadamente 35 RMB/peça).

• Custo de processamento: Círculos de alumínio laminados a quente têm boa conformabilidade, com uma taxa de sucata de estampagem ≤3%, que é inferior ao dos círculos de alumínio laminados a frio (taxa de sucata ≤5%).

• Custo do ciclo de vida: Em cenários ao ar livre, a vida útil de 5052 círculos de alumínio (anodizado) é ≥10 anos, o que reduz uma substituição em comparação com o aço comum (3-5 anos), reduzindo o custo total em 50%.

8. Tendências futuras de desenvolvimento e direções de inovação

8.1 Inovação de Materiais

• Ligas de baixo magnésio e alta resistência à corrosão: Desenvolvimento de ligas da série 5xxx com teor de Mg de 3.0-3.5%. Mantendo a resistência à corrosão, o custo é reduzido em 15% comparado com 5083, tornando-os adequados para componentes automotivos de médio porte.

• Círculos compostos de liga de alumínio-lítio: Adicionando 0.8-1.2% lítio (Li) reduz a densidade para menos de 2,5g/cm³ e aumenta a resistência para 400MPa, tornando-os adequados para componentes aeroespaciais leves (por exemplo, Tanques de combustível de UAV).

8.2 Atualização de processos

• Laminação a Quente Contínua Integrada + Corte a laser: Adotando tecnologia de laminação sem fim, o comprimento das chapas laminadas a quente pode chegar a mais de 60m. Combinado com corte a laser (precisão ±0,05 mm), a eficiência da produção é melhorada por 30%, e a geração de resíduos é reduzida.

• Controle de qualidade inteligente: Apresentando sistemas de inspeção visual de IA para identificar defeitos de superfície (arranhões, inclusões) em tempo real. A precisão da detecção é ≥99,5%, o que é 10 vezes mais eficiente que a inspeção manual.

8.3 Expansão de aplicativos

• Novo Campo de Energia: Usado para placas bipolares de células a combustível de hidrogênio, exigindo resistência à corrosão por H₂. 5052 liga + tratamento folheado a ouro é adotado, com condutividade aumentada para mais de 100S/m.

• Campo Médico: Desenvolvimento de círculos de alumínio anticorrosivos não magnéticos (sem níquel ou cobalto) for MRI equipment housings, complying with the medical biocompatibility standard (ISO 10993-5).

9. Conclusão

Anti-corrosion alloy hot-rolled aluminum circles have become an ideal material for high-demand scenarios in various industries, thanks to their dual advantages of “alloy corrosion resistance + hot-rolled toughness”. Seus valores fundamentais residem em:

1. Diverse alloy systems, which can accurately match different corrosive environments (atmosfera, seawater, acids/alkalis);

2. Uniform structure obtained from the hot-rolling process, equilibrando força e conformabilidade, and reducing subsequent processing losses;

3. Further extension of corrosion resistance life and functions (por exemplo, antibacterial, hydrophobic) through surface treatment technologies;

4. Comprehensive advantages of lightweight, baixo custo, and recyclability compared to materials such as stainless steel and copper.

No futuro, with optimized alloy design, intelligent process upgrading, and expanded application scenarios, this material will play a greater role in high-end fields such as new energy, aeroespacial, and medical care, providing key support for the green and lightweight development of the industry.
