5052 Pelat penutup saluran pembuangan lantai lembaran bulat aluminium: Cara mengatasi gerinda pada lubang drainase dan proses anti slip?

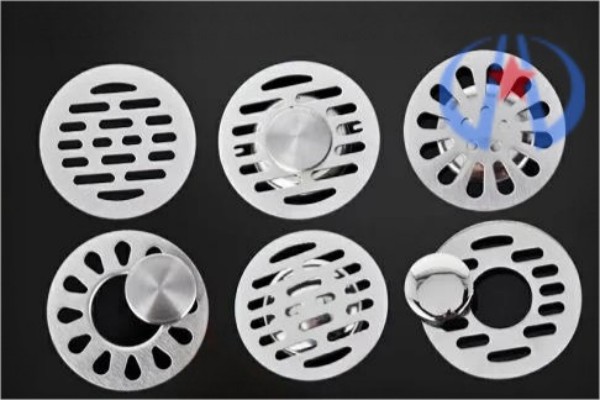

1. Perkenalan: Latar Belakang Aplikasi dan Persyaratan Inti 5052 Penutup Saluran Lantai Cakram Aluminium

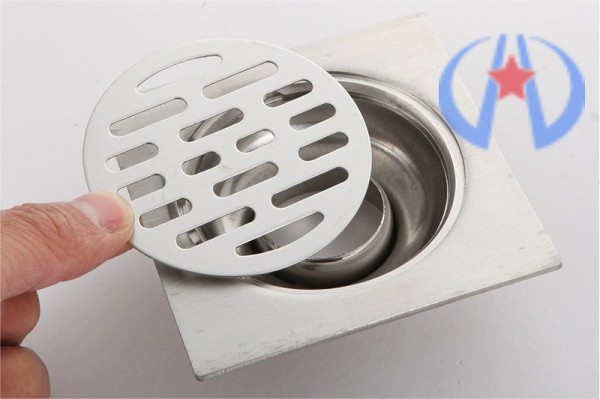

Sebagai komponen kunci dalam membangun sistem drainase, penutup saluran pembuangan lantai harus memenuhi tiga persyaratan inti untuk memastikan pengoperasian yang aman dan efisien:

1. Permeabilitas air yang efisien: Lubang yang dapat menyerap air harus tetap tidak terhalang, dengan laju drainase minimum ≥1,5L/mnt (untuk GB/T 27710-2011 Saluran Air Lantai), karena genangan air dapat mendorong pertumbuhan bakteri dan risiko kebersihan;

2. Performa anti-selip yang aman: Koefisien gesekan permukaan harus ≥0,6 (per GB 50763-2012 Kode Desain Bebas Hambatan) untuk mencegah terpeleset dan jatuh di lingkungan basah—terutama penting untuk area dengan kelembapan tinggi seperti kamar mandi, dapur, dan kolam renang;

3. Ketahanan korosi dan daya tahan: Bahan tersebut harus tahan terhadap paparan air dalam jangka waktu lama, deterjen pembersih, dan bahkan garam (di wilayah pesisir), dengan target masa pakai ≥5 tahun untuk meminimalkan biaya penggantian.

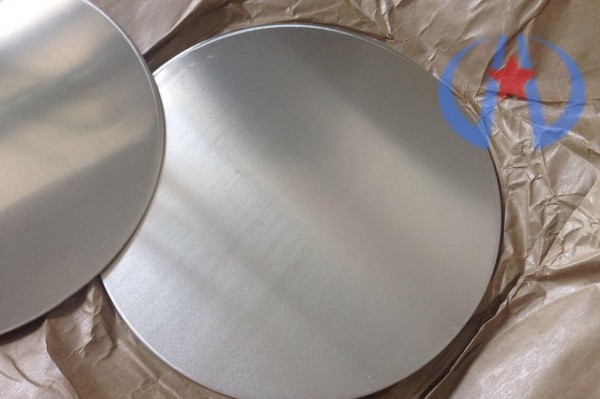

Terutama, 5052 Paduan Al-Mg (mengandung 2.2%-2.8% mg) telah muncul sebagai bahan dasar pilihan untuk 5052 cakram aluminium penutup saluran pembuangan lantai, menangkap lebih 40% pasar karena sifatnya yang selaras secara unik:

• Sifat mekanik yang sesuai: Dengan kekuatan tarik 230-260MPa dan kekuatan luluh 190-220MPa, kinerjanya jauh lebih baik 1060 aluminium murni (kekuatan tarik 110-130MPa). Hal ini memungkinkan desain sampul yang ringan (1.0-1.5tebal mm) sambil mempertahankan ketahanan deformasi yang kuat (defleksi ≤0,5 mm per bentang 100 mm);

• Ketahanan korosi yang sangat baik: Magnesium membentuk fase Mg₂Al₃, yang meningkatkan ketahanan korosi intergranular. Laju korosi semprotan garamnya netral (0.05-0.08mm/tahun) adalah setengah dari 3003 aluminium, menjadikannya ideal untuk lingkungan basah;

• Sifat mampu bentuk yang baik: Menawarkan perpanjangan 15%-18%, dapat diolah menjadi lubang yang dapat menyerap air dan tekstur anti selip dalam satu operasi pengecapan, memungkinkan efisiensi produksi yang tinggi (output harian ≥5.000 lembar per shift).

Terlepas dari kelebihan-kelebihan ini, 5052 penutup floor drain cakram aluminium menghadapi dua tantangan penting selama produksi: gerinda di lubang yang dapat ditembus air (yang menyebabkan penyumbatan drainase dan menimbulkan risiko goresan bagi pemasang) Dan redaman kinerja anti-slip (dimana koefisien gesekan turun setelah keausan tekstur). Untuk mengatasi masalah ini, solusi yang ditargetkan harus dikembangkan yang memanfaatkan sifat-sifat yang melekat 5052 aluminium.

2. Mekanisme dan Solusi Gerinda pada Lubang Permeabel Air 5052 Penutup Saluran Lantai Cakram Aluminium

Lubang yang dapat menyerap air—biasanya berdiameter 5-8 mm (berbentuk strip bulat atau panjang)—adalah inti fungsional penutup saluran pembuangan lantai. Dua metode pemrosesan yang dominan adalah menginjak dan meninju (untuk produksi skala besar) Dan pemotongan laser (untuk penyesuaian dalam jumlah kecil). Pembentukan duri berasal dari dua penyebab utama: “deformasi plastis material yang tidak merata” Dan “parameter proses yang tidak cocok.” Untuk mengatasi hal ini, analisis spesifik skenario mengenai mekanisme dan solusi duri sangat penting:

(1) Mekanisme Inti dan Jenis Gerinda

Untuk secara efektif mengurangi gerinda, pertama-tama perlu dipahami jalur dan karakteristik pembentukannya:

1. Mencap dan meninju duri (akuntansi untuk lebih 80% kasus):

Daktilitas yang tinggi dari 5052 aluminium (15%-18% pemanjangan) mengarah ke “robekan plastik” di ujung tombak selama stamping, menghasilkan dua jenis duri yang berbeda:

• • Gerinda tepi yang runtuh: Saat pukulannya menekan ke bawah, tepi lembaran mengalami deformasi plastis, membentuk gerinda bulat (di dinding lubang bagian dalam) dengan tinggi 0,1-0,3 mm. Gerinda ini dengan mudah menjerat rambut dan serat, menyumbat saluran drainase seiring berjalannya waktu;

• • Gerinda patah: Ketika jarak blanking melebihi 15% dari ketebalan lembaran, permukaan patahan lembaran menjadi tidak rata, menghasilkan gerinda yang tajam (di tepi lubang luar) 0.05-0.2mm tinggi. Gerinda ini dapat menggores tangan saat pemasangan atau merusak gasket kedap air.

2. Gerinda pemotongan laser:

Laser suhu tinggi (≥3000℃) mencair secara lokal 5052 aluminium. Jika logam cair tidak sepenuhnya terhembus oleh gas tambahan, itu mengeras di tepi lubang, pembentukan “gerinda berbentuk bola” (0.1-0.2berdiameter mm). Meskipun tidak tajam, gerinda ini mengurangi penampang aliran air efektif, menurunkan efisiensi drainase dengan 10%-15%.

(2) Solusi Burr Khusus Proses

Berdasarkan mekanisme di atas, A “pencegahan-pertama + pasca perawatan yang ditargetkan” strategi ganda telah dikembangkan untuk metode pemrosesan arus utama, disesuaikan dengan sifat-sifatnya 5052 penutup saluran pembuangan lantai cakram aluminium:

Metode Pengolahan	Jenis Duri	Tindakan Pencegahan (Optimasi Parameter Kunci)	Pasca Perawatan (Penghapusan Duri)	Memengaruhi (Tinggi Duri)
Stamping dan meninju (1tebal mm 5052 aluminium)	Tepi yang runtuh/gerinda patah	1. Izin kosong: Setel ke 10%-12% dari ketebalan lembaran (0.1-0.12mm) untuk menyeimbangkan efisiensi pemotongan dan pengendalian duri; 2. Kondisi tepi pukulan: Tepi pukulan Cr12MoV dipoles hingga Ra≤0.2μm, dengan mengasah kembali setiap 5,000 stempel untuk menjaga ketajaman; 3. Kecepatan menginjak: Dikendalikan di 80-100 pukulan/menit untuk menghindari panas berlebih pada tepi dan deformasi plastis	1. Deburring getaran: Resin bersifat abrasif (800 jaring) + pelumas, diproses selama 15-20 menit untuk menghaluskan gerinda lubang bagian dalam; 2. Pembersihan sikat: Sikat nilon berputar berkecepatan tinggi (0.1diameter mm, 3,000rpm) untuk menghilangkan sisa gerinda dari tepi lubang	≤0,03 mm, tidak ada ketajaman saat disentuh
Pemotongan laser (1tebal mm 5052 aluminium)	Gerinda berbentuk bola	1. Pencocokan kekuatan: 100-120W serat laser (menghindari kedalaman lelehan yang berlebihan dari daya tinggi); 2. Kecepatan potong: 300-400mm/menit (terkoordinasi dengan kekuatan untuk mengurangi residu logam cair); 3. Gas tambahan: Nitrogen dengan kemurnian tinggi pada 0,6-0,8MPa untuk meningkatkan peniupan terak dan mencegah oksidasi	1. Deburring kimia: 5%-8% asam nitrat + 1%-2% asam fluorida (suhu kamar, 3-5menit) untuk melarutkan gerinda mikro; 2. Deburring elektrokimia: 12-15tegangan V, 10%-15% elektrolit NaNO₃ (2-3menit) untuk area tepi lubang yang kompleks	≤0,02mm, dinding lubang halus dan seragam

Parameter ini meminimalkan pembentukan duri selama pemrosesan awal, mengurangi ketergantungan pada pasca perawatan intensif dan menurunkan biaya produksi.

(3) Inspeksi Duri dan Kontrol Kualitas

Untuk memastikan kualitas duri yang konsisten di seluruh batch produksi 5052 penutup saluran pembuangan lantai cakram aluminium, protokol inspeksi dan pemantauan berikut diterapkan:

1. Standar inspeksi: Profiler laser (akurasi ±0,001mm) mengambil sampel empat kuadran dari setiap lubang permeabel air, dengan tinggi duri maksimum yang diijinkan ≤0,05 mm (untuk GB/T 13914-2002 Toleransi Dimensi dan Geometris untuk Bagian yang Dicap);

2. Inspeksi pengambilan sampel secara batch: Lima puluh sampel diuji secara acak per batch produksi, dengan tingkat diskualifikasi duri dibatasi hingga ≤2%. Bagian yang didiskualifikasi menjalani pengerjaan ulang (misalnya, deburring sekunder) dan pengujian ulang sebelum disetujui;

3. Pemantauan proses: Sensor waktu nyata melacak suhu pukulan (dipertahankan ≤80℃) selama stamping untuk mencegah tepi tumpul. Untuk pemotongan laser, tekanan gas dan kecepatan potong dicatat secara terus menerus untuk menghindari penyimpangan parameter dan terulangnya duri.

3. Optimalisasi Proses Anti-Slip untuk 5052 Penutup Saluran Lantai Cakram Aluminium

Di luar kendali duri, mengoptimalkan kinerja anti-slip juga sama pentingnya 5052 penutup floor drain berbentuk cakram aluminium—terutama di lingkungan basah yang risiko tergelincirnya tinggi. Efektivitas anti-slip tergantung pada “kecocokan gesekan antara tekstur permukaan dan antarmuka kontak,” membutuhkan keseimbangan yang rumit efek anti-selip, permeabilitas air, dan ketahanan aus. Kekerasan yang tinggi dari 5052 aluminium (HV 60-70) dan kemampuan adaptasinya terhadap perawatan permukaan memungkinkan beragam solusi anti selip, dikategorikan secara luas ke dalam tekstur mekanis (untuk produksi massal) Dan modifikasi permukaan (untuk meningkatkan daya tahan).

(1) Prinsip Desain dan Jenis Tekstur Anti Selip

Untuk mencapai kinerja anti-slip yang efektif tanpa mengorbankan drainase, prinsip desain tekstur berikut ditetapkan 5052 penutup saluran pembuangan lantai cakram aluminium:

• Kedalaman tekstur (H): 0.15-0.3mm (terlalu dangkal menyebabkan keausan cepat; terlalu dalam memerangkap kotoran dan menyumbat lubang);

• Cakupan tekstur: 30%-40% (menyeimbangkan area kontak anti selip dengan ruang aliran air, memastikan laju drainase tetap ≥1,5L/mnt);

• Bentuk tekstur: Struktur asimetris (misalnya, tekstur bergerigi, tonjolan berbentuk berlian) lebih disukai, seperti yang mereka sediakan 20%-30% koefisien gesekan yang lebih tinggi daripada garis simetris dalam kondisi basah—hal ini disebabkan oleh kemampuannya menyalurkan air menjauh dari antarmuka kontak.

Tabel di bawah ini membandingkan jenis tekstur anti-slip umum dan kesesuaiannya untuk berbagai skenario:

Tipe Tekstur	Metode Implementasi Proses	Koefisien Gesekan Statis (Kering/Basah)	Ketahanan Aus (Tingkat Residu Setelahnya 5,000 Tes Gosok)	Skenario yang Berlaku
Tekstur bergerigi yang dicap	Pengepresan cetakan (jarak gigi 1,5 mm, kedalaman gigi 0,2 mm)	0.75/0.62	≥85%	Skenario loncatan frekuensi tinggi (kamar mandi, dapur)
Tonjolan berlian yang diukir dengan laser	Ukiran laser (diameter tonjolan 1mm, tinggi 0,25mm)	0.80/0.68	≥90%	Skenario kelembaban tinggi (kolam renang, kamar mandi)
Peledakan pasir + anodisasi	Peledakan pasir kuarsa (Ra 1,2-1,6μm) + anodisasi alami (ketebalan film 8-10μm)	0.65/0.55	≥80%	Skenario loncatan frekuensi menengah-rendah (balkon, teras)

(2) Skema Proses Anti Selip yang Dioptimalkan untuk 5052 Cakram Aluminium

Pilihan proses anti slip tergantung pada skala produksi, kendala biaya, dan persyaratan ketahanan. Tiga skema optimal diusulkan 5052 penutup saluran pembuangan lantai cakram aluminium:

1. Pertama dan terpenting: Mencap tekstur + pasif (untuk produksi massal)

• • Aliran proses: 5052 cakram aluminium (φ100-150mm) → menginjak dan meninju (dengan penekanan tekstur bergerigi secara bersamaan) → deburring getaran → pasivasi kromat (untuk meningkatkan ketahanan terhadap korosi) → pengeringan;

• • Optimalisasi kunci: Permukaan cetakan berlapis krom (5-8tebal μm) untuk mengurangi keausan selama pembuatan tekstur, memperpanjang umur cetakan hingga lebih 100,000 bagian-bagian. “Menekan secara bertahap” diadopsi (pra-tekan 0,1 mm terlebih dahulu, lalu tekan terakhir 0,2 mm) untuk mencegah keruntuhan tekstur—masalah yang umum terjadi 5052 keuletan aluminium yang tinggi ketika mengalami deformasi satu langkah yang berlebihan.

2. Untuk skenario yang memerlukan peningkatan daya tahan: Tekstur laser + anodisasi keras

• • Aliran proses: Pemotongan laser pada lubang yang dapat menyerap air → pengukiran laser pada tonjolan berlian → penghilangan lemak secara kimia (untuk menghilangkan sisa minyak) → anodisasi keras (ketebalan film 15-20μm, kekerasan HV 300-350) → penyegelan (untuk menutup pori-pori dalam film anodized);

• • Keuntungan: Penawaran film anodisasi keras 3-5 kali lipat ketahanan aus film anodisasi biasa. Setelah 5,000 tes loncatan yang disimulasikan, tingkat residu tekstur tetap ≥90%, dan koefisien gesekannya tetap ≥0,55 sehingga ideal untuk ruang komersial dengan lalu lintas tinggi (misalnya, kamar mandi pusat perbelanjaan). Pengukiran laser juga memungkinkan penyelarasan tekstur dan lubang secara presisi, menghilangkan risiko penyumbatan yang disebabkan oleh tekstur.

3. Untuk aplikasi yang sensitif terhadap biaya: Peledakan pasir + lapisan anti selip

• • Aliran proses: Peledakan pasir (untuk mencapai kekasaran permukaan Ra 1,4μm) → penyemprotan lapisan anti selip poliurea (0.1-0.15tebal mm, diresapi dengan partikel alumina untuk gesekan) → menyembuhkan (80℃ selama 30 menit);

• • Catatan kritis: Pelapisan diterapkan secara terkendali untuk menutupi celah tekstur tanpa menghalangi lubang yang dapat menyerap air. Adhesi diverifikasi melalui pengujian lintas sektor ASTM D3359, membutuhkan Kelas 1 kinerja untuk mencegah pengelupasan setelah perendaman air jangka panjang.

(3) Pengujian dan Verifikasi Kinerja Anti Selip

Untuk memvalidasi efektivitas skema anti-slip yang diusulkan 5052 cakram aluminium penutup saluran pembuangan lantai, tes berikut dilakukan:

1. Uji koefisien gesekan: Menggunakan metode tabel miring (untuk GB/T 4100-2015 Ubin Keramik), blok karet standar (200G) ditempatkan pada permukaan penutup. Sudut di mana balok mulai meluncur (Saya) diukur, dan koefisien gesekan statis dihitung sebagai μ=tanθ. Persyaratan: μ≥0,7 (kering), μ≥0,6 (basah);

2. Uji ketahanan aus: Penguji abrasi Taber (Roda gerinda CS-10, 500g memuat) melakukan 5,000 siklus gosok. Tingkat residu tekstur diukur post-test (≥80% memenuhi syarat), dan redaman koefisien gesekan dibatasi hingga ≤15%;

3. Uji permeabilitas air: Mensimulasikan curah hujan 100mm/jam, laju drainase penutup diukur. Desain yang dioptimalkan harus mencapai ≥1,8L/mnt—saja 10% lebih rendah dari penutup yang tidak bertekstur—memastikan bahwa tekstur anti-slip tidak mengganggu fungsi drainase inti.

4. Koordinasi Proses dan Verifikasi Kinerja 5052 Penutup Saluran Lantai Cakram Aluminium

Untuk memvalidasi efektivitas sinergis dari strategi pengendalian duri dan optimasi anti-slip yang diusulkan, serangkaian percobaan komparatif dilakukan dengan menggunakan 5052 penutup saluran pembuangan lantai cakram aluminium (φ120mm, 1.2tebal mm) sebagai sampel uji.

(1) Desain Skema Eksperimental

Tiga kelompok eksperimen dibentuk untuk membedakan proses tradisional dan proses optimal:

• Kelompok 1 (proses tradisional): Stamping dan meninju (jarak kosong 0,2 mm) + tidak ada perawatan anti-slip (dasar untuk perbandingan);

• Kelompok 2 (Skema yang dioptimalkan 1): Stamping dan meninju (jarak kosong 0,12 mm) + getaran getaran + tekstur bergerigi yang dicap (skema produksi massal yang dioptimalkan);

• Kelompok 3 (Skema yang dioptimalkan 2): Pemotongan laser + deburring elektrokimia + tonjolan berlian yang diukir dengan laser + anodisasi keras (skema optimalisasi daya tahan tinggi).

Untuk setiap kelompok, empat metrik kinerja utama dievaluasi:

• Tinggi duri: Diukur melalui laser profiler pada tepi lubang yang dapat ditembus air;

• Performa anti selip: Koefisien gesekan statis (kering/basah) melalui tes meja miring;

• Tingkat drainase: Uji simulasi curah hujan (100mm/jam);

• Ketahanan korosi: Tes semprotan garam netral (ASTM B117, 5% NaCl, 35℃), mencatat waktu pembentukan karat putih pertama.

(2) Hasil Eksperimen dan Analisis

Data eksperimen, dirangkum dalam tabel di bawah ini, menyoroti keuntungan dari proses yang dioptimalkan untuk 5052 penutup saluran pembuangan lantai cakram aluminium:

Kelompok	Tinggi Duri (mm)	Koefisien Gesekan Statis (Kering/Basah)	Tingkat Drainase (L/mnt)	Saatnya Karat Putih (H)
1	0.18±0,03	0.45/0.38	1.2	480
2	0.03±0,01	0.72/0.61	1.7	520
3	0.02±0,01	0.78/0.67	1.9	1200

Dari data percobaan yang disajikan di atas, beberapa kesimpulan penting dapat ditarik:

• Kelompok 2 (skema stamping yang dioptimalkan) menawarkan rasio biaya-kinerja terbaik untuk aplikasi perumahan. Tinggi duri dikurangi menjadi 0,03 mm (jauh di bawah batas 0,05 mm), koefisien gesekan memenuhi standar keselamatan, dan laju drainase meningkat sebesar 41.7% dibandingkan dengan proses tradisional. Selain itu, pasivasi kromat meningkatkan ketahanan terhadap korosi, memperpanjang masa pakai hingga lebih 5 bertahun-tahun;

• Kelompok 3 (laser yang dioptimalkan + skema anodisasi keras) memberikan kinerja unggul untuk skenario komersial. Tinggi durinya (0.02mm) dan koefisien gesekan (0.78/0.67) adalah yang terbaik di antara ketiga kelompok tersebut, dan film anodisasi keras memberikan ketahanan korosi yang luar biasa (1200h semprotan garam)—lebih dari dua kali lipat proses tradisional;

• Kelompok 1 (proses tradisional) gagal memenuhi standar industri saat ini karena duri yang berlebihan (0.18mm) dan kinerja anti-slip yang buruk (μ=0,38 basah), mengkonfirmasi perlunya optimasi proses.

5. Rekomendasi Aplikasi Rekayasa dan Pengendalian Biaya

Untuk menerjemahkan temuan eksperimental ke dalam produksi industri skala besar 5052 penutup saluran pembuangan lantai cakram aluminium, rekomendasi teknik dan strategi pengendalian biaya berikut diusulkan:

(1) Adaptasi Proses untuk Produksi Massal

Pilihan proses harus selaras dengan skenario aplikasi dan target biaya:

1. Untuk aplikasi perumahan, dimana efektivitas biaya menjadi perhatian utama:

• • Rute proses yang direkomendasikan: 5052 cakram aluminium → menginjak dan meninju (jarak kosong 0,1-0,15mm) → debur getaran (15-20menit) → tekstur bergerigi yang dicap → pasivasi kromat;

• • Keuntungan biaya: Stamping mengintegrasikan pelubangan dan pembuatan tekstur menjadi satu langkah, menghilangkan pemrosesan sekunder. Biaya satuannya adalah 30%-40% lebih rendah dibandingkan proses berbasis laser, sehingga cocok untuk proyek perumahan bervolume besar.

2. Untuk skenario komersial, yang menuntut daya tahan lebih tinggi dan kinerja jangka panjang:

• • Rute proses yang direkomendasikan: 5052 cakram aluminium → pemotongan laser → deburring elektrokimia → tekstur laser → anodisasi keras;

• • Fokus kendali mutu: Ketebalan film anodisasi keras harus dikontrol secara ketat pada ≥15μm. Sepuluh sampel per batch menjalani pengujian ketahanan aus, dengan tingkat residu tekstur minimum ≥85% yang diperlukan untuk persetujuan batch.

(2) Standar Mutu untuk 5052 Penutup Saluran Lantai Cakram Aluminium

Untuk memastikan kualitas produk yang konsisten, standar wajib berikut ini ditetapkan:

• Kontrol duri: Tinggi duri maksimum ≤0,05mm, tanpa tonjolan tajam di tepi lubang;

• Performa anti selip: Koefisien gesekan statis ≥0,6 (basah), dengan redaman ≤20% setelahnya 5,000 siklus keausan;

• Efisiensi drainase: Tingkat drainase minimum ≥1,5L/mnt, diverifikasi melalui pengujian simulasi curah hujan;

• Ketahanan korosi: Ketahanan semprotan garam netral ≥500 jam (perumahan) / ≥1000 jam (komersial) tanpa pembentukan karat putih.

6. Kesimpulan dan Pandangan

Singkatnya, studi ini secara sistematis mengatasi tantangan utama dari gerinda dan kinerja anti-slip yang tidak memadai 5052 penutup saluran pembuangan lantai cakram aluminium, dengan temuan inti berikut:

1. Mitigasi duri: Untuk proses stamping, mengoptimalkan jarak blanking (0.1-0.15mm) dan menggabungkannya dengan deburring getaran mengurangi tinggi duri hingga ≤0,03mm. Untuk pemotongan laser, kekuatan yang cocok (100-120W) dan tekanan gas (0.6-0.8MPa) dengan deburring elektrokimia mencapai ketinggian duri ≤0,02mm;

2. Optimasi anti-slip: Tekstur bergerigi yang dicap (0.2kedalaman mm) ideal untuk aplikasi perumahan yang sensitif terhadap biaya, sementara tonjolan berlian yang diukir dengan laser (0.25tinggi mm) dikombinasikan dengan anodisasi keras yang unggul dalam skenario komersial dengan daya tahan tinggi. Kedua desain mempertahankan laju drainase ≥1,7L/mnt;

3. Kinerja sinergis: Optimalisasi terintegrasi dari kontrol duri dan proses anti-slip meningkatkan kinerja komprehensif 5052 penutup saluran pembuangan lantai cakram aluminium lebih dari itu 40%, memenuhi standar keselamatan dan kebutuhan aplikasi praktis.

Melihat ke depan, inovasi lebih lanjut dalam pembuatan tekstur dan teknologi perawatan permukaan menjanjikan peningkatan kinerja 5052 penutup saluran pembuangan lantai cakram aluminium. Misalnya, 3D mencetak tekstur bionik (misalnya, meniru tapak ban) dapat meningkatkan penyaluran air dan gesekan, sementara oksidasi busur mikro—perlakuan permukaan yang ramah lingkungan—dapat lebih meningkatkan ketahanan terhadap korosi tanpa bahan kimia beracun. Kemajuan ini akan mendorong perkembangan 5052 penutup saluran pembuangan lantai cakram aluminium menuju keamanan yang lebih tinggi, masa pakai lebih lama, dan keberlanjutan yang lebih besar.
