Guía completa de discos de aluminio para embutición profunda para utensilios de cocina de gran volumen: Versión técnica profunda

embutición profunda discos de aluminio Son el material de compra más importante para la fabricación de utensilios de cocina de gran volumen.: su microestructura, temperamento, La uniformidad del espesor y la condición de la superficie determinan directamente la velocidad de formación., tasa de defectos y rendimiento de la pieza final. Esta guía ampliada proporciona orientación técnica paso a paso, desde la metalurgia de aleaciones hasta los programas de laminado/recocido., morir diseño, química de lubricación, control de calidad en línea y calificación de proveedores, para que los equipos de ingeniería puedan reducir los desechos, salida de escala, y estandarizar la producción para tiradas largas.

1. Metalurgia y microestructura: la base de la conformabilidad

1.1 Por qué es importante la composición

Aleaciones comúnmente utilizadas para discos de utensilios de cocina. (1060, 1050, 3003, 1070) difieren sólo ligeramente en el contenido de impurezas, pero esas pequeñas diferencias cambian el comportamiento de recristalización y el crecimiento del grano durante el recocido.:

Alta pureza (≥99,6%) — proporciona un crecimiento uniforme del grano y resultados de anodizado consistentes.
Minnesota, Fe como elementos de microaleación. — afecta la fijación de los límites de grano: demasiado → tosco, granos no uniformes; muy poco → crecimiento excesivo del grano y piel de naranja.

1.2 Microestructura deseada

Apunta a un estructura de grano equiaxial totalmente recristalizada, uniforme en todo el espesor del disco, con un tamaño de grano típicamente en el rango 80–150 µm (para embutición profunda). Evite los granos rodantes alargados o los grandes racimos de segunda fase que concentran la tensión..

1.3 control de recocido (rango práctico)

El recocido continuo con enfriamiento controlado produce un temperamento O consistente:

Rango de temperatura de remojo: 350–420°C (Depende de la aleación y el espesor de la bobina.)
tiempo de remojo (eficaz): suficiente para recristalizar completamente: residencia típica de un horno de 30 a 120 s en líneas de alto rendimiento; El recocido por lotes utilizará tiempos de remojo más prolongados..
Tasa de enfriamiento: enfriamiento moderado para evitar el crecimiento anormal del grano; Se recomienda temperatura de salida del horno controlada y refrigeración por aire forzado..

Nota: el cronograma preciso debe estar condicionado por cupones de prueba y metalografía; no aplique una receta única para todos.

2. Objetivos mecánicos & criterios de aceptación

Establezca especificaciones mensurables para la aceptación de la producción. Objetivos de ejemplo para discos de embutición profunda utilizados en utensilios de cocina de gran volumen:

Resistencia a la tracción (O-temperamento): 85–110 MPa
Alargamiento (A50 o A5): ≥ 35% (medido en una muestra de tracción estándar)
Relación de oreja: ≤ 2.0 (medido en 2:1 copa profunda)
Tolerancia de espesor (desct): ±0,02 milímetros (para discos de 1,5 a 4,0 mm típicos)
Llanura (urdimbre): < 0.5 mm sobre 300 mm de diámetro
Rugosidad de la superficie (Real academia de bellas artes): ≤ 0,35–0,45 μm para conformado con baja fricción

Mesa 1 — Especificaciones técnicas típicas para discos de aluminio de embutición profunda (Valores objetivo)

Artículo	Unidad	Objetivo típico (utensilios de cocina)
Aleación	—	1050 / 1060 / 1070 / 3003
Espesor	milímetros	1.5 – 4.0
Tolerancia de espesor	milímetros	±0,02
Resistencia a la tracción (oh)	MPa	85–110
Alargamiento (A5)	%	≥35
Rugosidad de la superficie (Real academia de bellas artes)	µm	≤0,40
Relación de oreja (Erichsen / utilización de tazas)	—	≤2.0
Recuento de poros	clavija/m²	< 200 (típico); <100 para embutición profunda crítica

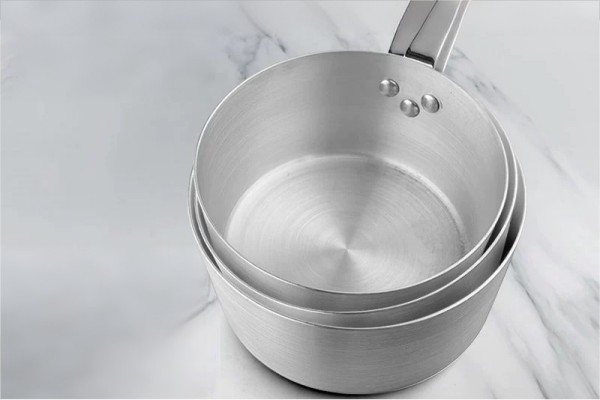

Una olla de aluminio que se puede usar para hervir agua.

3. producción de discos & controles rodantes para garantizar la conformabilidad

3.1 estrategia rodante

Laminación en caliente → laminación en frío → recocido intermedio(s): use múltiples pasadas para refinar el tamaño del grano y controlar la textura.
Controlar la textura: Evite el eje C fuerte o la textura rodante que produce anisotropía direccional. (lo que aumenta la oreja).

3.2 Corte y corte

Calidad de la cuchilla cortadora: Las rebabas o residuos de tracción en los bordes crean puntos de iniciación para el agrietamiento..
Espacio libre: optimizar para minimizar el desgarro de los bordes; Espacio libre típico del 5 al 7 % del espesor para discos delgados..

4. Diseño de matrices y procesos: reducción de las tensiones de formación

4.1 Radios de matriz y R/t

Radio mínimo de esquina del troquel (R) relativo al espesor del blanco (t): mantener R/t ≥ 5 para aleaciones dúctiles 1xxx en copas profundas; para empates severos considere R/t ≥ 7–10.
Radio de la punta del punzón: un radio más grande reduce el adelgazamiento local en el hombro.

4.2 Estrategia de titular en blanco

Fuerza progresiva del portapiezas (multizona) reduce las arrugas y previene el desgarro. Utilice soportes en blanco servocontrolados para lograr consistencia en grandes volúmenes.

4.3 Dibujo de varias etapas

Para partes profundas, usar 2–Estirado en 4 etapas con recocido intermedio. en lugar de un único embudo profundo para reducir la concentración de tensión.

Mesa 2 — Ejemplo de parámetros de proceso para embutición profunda (Pauta)

Parámetro	Rango típico	Efecto sobre la formación
Diámetro en blanco (D)	Depende de la parte	D adecuado → evitar el exceso de adelgazamiento
Radio de matriz (R)	5–10×t	Un R más pequeño aumenta el riesgo de agrietamiento
Fuerza del portapiezas	0.2–0,6 × YS × área de contacto	Demasiado alto → agrietamiento; demasiado bajo → arrugas
Velocidad de punzonado	5–100 mm/s	Más alto → calor, posible irritación
Espesor de la película lubricante	0.5–5 µm	Demasiado delgado → irritante; demasiado grueso → deslizamiento

5. Lubricación e ingeniería de superficies.

5.1 Tipos de lubricantes

Aceites de conformado a base de aceites minerales (con aditivos antidesgaste) — común y de bajo costo.
Ésteres sintéticos — mejor en conformado a alta temperatura y limpieza más fácil para el anodizado posterior.
Lubricantes de película sólida / recubrimientos finos de polímero — A veces se utiliza para reducir el desgaste del troquel y el aceite residual en la pieza..

5.2 Preacondicionamiento de superficies

recocido sin aceite o el contenido de aceite controlado es importante si las piezas se anodizan o pintan después. El exceso de aceite provoca una mala adherencia.; la falta de aceite aumenta el riesgo de irritación. El equilibrio y el control son esenciales.

6. Pruebas de control de calidad & plan de muestreo

6.1 Pruebas esenciales de laboratorio y en línea

prueba de tracción (producir, UTS, alargamiento) - estándar.
Erichsen / prueba de ventosas — mide la formabilidad y el potencial de maduración.
Microestructura (microscopía óptica / CUAL) — tamaño de grano y distribución de segunda fase.
Rugosidad de la superficie (Real academia de bellas artes) - perfilómetro.
Detección de poros — escaneo electrolítico u óptico.
Llanura / medición de deformación — mesa de medición o escáner láser.
Dureza (Vickers/Brinell) - control rápido del temperamento.

6.2 plan de muestreo (ejemplo para una línea de alto volumen)

Para cada bobina/lote:
- Pruebas mecanicas: 2 muestras de tracción por bobina.
- Superficie: 5 discos en blanco aleatorios medidos para Ra.
- Agujero de alfiler: 1 m² de escaneo por bobina (o subconjunto estadístico si el costo es limitado).
- Dimensional: 10 discos de principios, etapas media y tardía de la bobina (total 30) para espesor y planitud.

6.3 proceso estadístico & gráficos de control

Seguimiento de métricas clave: espesor, Real academia de bellas artes, alargamiento, recuento de poros. Utilice gráficos de barras X y R, y establecer límites de acción en ±2σ para alertas de proceso y ±3σ para acciones correctivas.

7. Diagnóstico y mitigación de defectos. (recetas practicas)

Borde agrietado al inicio del sorteo: reducir la fuerza del portapiezas, aumentar el radio de dibujo, mejorar el acabado del borde, o aumentar la suavidad del recocido.
Arrugas: aumente la fuerza del soporte en bruto o agregue cuentas de extracción para controlar el flujo de metal.
Cáscara de naranja / superficie rugosa: refinar el programa de recocido para generar granos finos uniformes; comprobar la descarburación y la contaminación.
Mortificante / pega: cambiar lubricante, superficie pulida del troquel, o aplicar DLC / Recubrimientos duros para herramientas..

8. Estudio de caso (en profundidad): Henan Huawei Aluminio Co., Ltd — Implementación & Resultados

Fondo

Un importante OEM de utensilios de cocina (producción anual > 2 millones de piezas) enfrentó problemas crónicos: picos en la línea media en grietas durante la extracción profunda, alta pérdida de recorte debido a orejas pesadas, y color anodizado inconsistente en artículos terminados.

Acciones de Henan Huawei Aluminio Co., Limitado (intervenciones detalladas)

Aleación & Procesamiento de bobinas
- Se mudó a 1060-oh Bobinas con bandas de impurezas controladas y recocidos intermedios dobles para reducir la anisotropía de la textura..
Laminación de espesor de precisión
- Se implementó un control de rodadura más estricto.: Tolerancia de espesor mejorada de ±0,04 mm a ±0,02 mm..
Superficie & Ajustes de recocido
- Cambiado a un entorno de recocido con bajas emisiones de carbono; temperatura de remojo optimizada para producir Ra ≤ 0.35 μm y tamaño de grano constante (100±15 µm).
Protocolo de Calidad
- Introducido 100% inspección de rebabas de bordes y 1 m² de escaneo estenopeico por bobina.

Resultados cuantificados (después 3 meses)

tasa de agrietamiento reducido de 6.0% → 0.6%.
Pérdida del recorte de orejas disminuido por 12% (material guardado).
Tasa de defectos de anodizado (falta de uniformidad del color) disminuyó de 4.5% → 0.3%.
Rendimiento de línea aumentado por ~20% debido a menos paradas y menor rechazo.

Lecciones clave

Control de procesos de proveedores (recocer & laminación) puede producir reducciones de órdenes de magnitud en la chatarra.
Inversión en control de calidad upstream (escaneo estenopeico, inspección de bordes) regresa rápidamente en líneas de gran volumen.

9. Calificación del proveedor & lista de verificación de auditoría

Al auditar a un proveedor de discos, verificar estas capacidades:

Precisión del laminador y medición durante el laminado (medidores de espesor)
Especificaciones del horno de recocido continuo y bucles de control. (temperatura, atmósfera)
Equipos de detección de poros y política de umbrales.
Procedimientos de control de rebabas en los bordes de corte y corte
Trazabilidad de la bobina/calor/ID de la bobina hasta los certificados de prueba
Controles ambientales y de manipulación de petróleo. (importante para anodizar aguas abajo)
Disponibilidad de datos de control de calidad (gráficos SPC, informes del primer artículo)

10. Costo, logística & consideraciones de sostenibilidad

compensación de costos: tolerancias más estrictas y recocidos sin aceite aumentan el costo de la bobina pero reducen la chatarra y el retrabajo posteriores; Siempre calcule el costo neto por pieza terminada..
estrategia de inventario: prefiero más pequeño, Entregas más frecuentes para evitar la oxidación durante el almacenamiento a largo plazo y daños por manipulación..
Sostenibilidad: Seleccionar proveedores con prácticas de reciclaje de aluminio y hornos de bajas emisiones.; Los desechos recuperados del corte y el recorte deben reciclarse en un circuito cerrado..

11. Preguntas frecuentes (Preguntas frecuentes)

P1: ¿Cuántas etapas de dibujo son óptimas para un 120 olla de mm de profundidad desde 3 disco mm?

A: Normalmente, de 2 a 3 etapas con recocido intermedio si es necesario; prefieren sorteos de varias etapas para limitar la tensión local.

P2: Cómo validar que el recocido es correcto para embutición profunda?

A: Combinar pruebas mecánicas (alargamiento), control de microestructura (microscopía óptica) y prueba de Erichsen/copa para confirmar la formabilidad.

P3: ¿Cuál es la mejor manera de controlar la oreja??

A: Minimice la anisotropía de la textura de laminación mediante programas de laminación simétricos y garantice una recristalización completa durante el recocido..

P4: ¿Siempre se requiere temperamento O??

A: Para los sorteos más profundos, Sí. Para piezas de hilado superficial o de gran calibre, temperamentos H controlados (H14/H18) Puede usarse cuando se necesita fuerza..

P5: ¿Con qué frecuencia se debe realizar el escaneo estenopeico de la bobina??

A: Como mínimo un escaneo por bobina; para uso en lotes críticos 100% escaneos de superficie o definición de aceptación mediante muestreo de m².

12. Hoja de ruta de implementación (lista de verificación práctica para fábricas)

Definir objetivos de formabilidad del producto. (alargamiento, pendiente) para cada parte.
Establecer especificaciones de proveedor: tolerancia de espesor, Real academia de bellas artes, alargamiento, límite de poros.
Realizar pruebas de calificación: producir 1000 ejecución piloto de piezas, medir la tasa de defectos.
Instalar SPC: espesor de la pista, Real academia de bellas artes, alargamiento; establecer límites de control.
Optimizar herramientas: ajustar radios, zonas de soporte en blanco, agregar troqueles de recorte.
Documentar y entrenar operadores en lubricación, recocer puntos de vigilancia, y reconocimiento de defectos.
Revisar la economía: comparar el costo neto de la pieza antes/después del cambio de proveedor (incluir ahorros de chatarra).

Conclusión

El éxito de la embutición profunda a escala no es un accidente: es el resultado de una metalurgia controlada, balanceo preciso y recocido, control de calidad disciplinado, y sistemas de conformado bien diseñados. Especificando objetivos técnicos mensurables (tracción/alargamiento, Real academia de bellas artes, tolerancia de espesor, recuento de poros), auditar proveedores (como la práctica demostrada con Henan Huawei Aluminium Co., Limitado), e implementar SPC y optimización de troqueles, Las fábricas de utensilios de cocina pueden reducir drásticamente los desechos y mejorar el rendimiento.. Usa las tablas, Planes de prueba y rangos de parámetros de proceso en esta guía como punto de partida: valídelos mediante pruebas piloto y análisis metalográficos para que se ajusten exactamente a sus aleaciones y equipos..
